Разборка Sony Dream Machine ICF-C717PJ

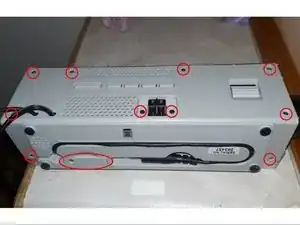

Чтобы открыть корпус, просто открутите отмеченные маленькие винты с крестообразной шлицей. Затем резервный элемент питания необходимо вынуть. Например, ножом можно аккуратно поджать пластиковую крышку на задней панели, прилегающую к алюминизированной части корпуса, и открыть корпус.

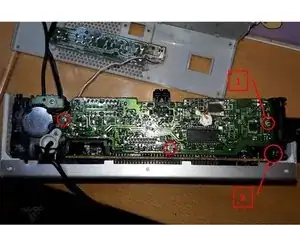

Чтобы ослабить плату приёмника, снимите 3 винта [1]. Ослабив ещё один винт [2], можно уже отвинтить блок проектора.

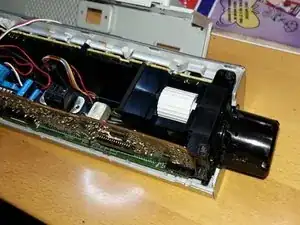

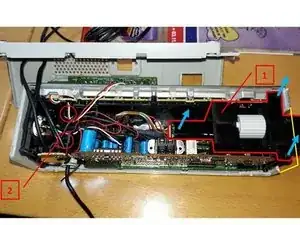

К сожалению, блок проектора [1] нельзя вытащить вверх. Вращающийся блок объектива упирается в корпус. Чтобы вынуть всю электронику из корпуса, на самом деле нужно открутить четыре винта. Доступны только два винта [2]. Ещё два находятся вне досягаемости под проектором.

Сначала отсоедините разъём кабеля [1], вытянув его. Под плоским шлейфом [2] также видна светодиодная лампа проектора, которую можно проверить, например, режимом прозвонки на мультиметре. После этого извлечение блока проектора становится сложным.

Я не нашёл другого решения, кроме как вырезать одну боковую стенку корпуса. Поскольку нельзя снять крышку увеличительного блока снаружи корпуса, придётся разрезать корпус в месте прохода вращающегося увеличительного блока, чтобы затем можно было вытащить весь проектор вверх.

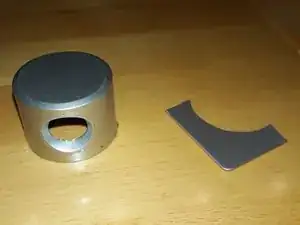

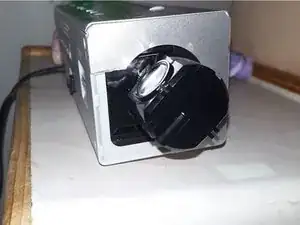

На последней фотографии этого шага видно вырезанную боковую часть корпуса и крышку увеличительного блока. Крышку можно снять только после разборки проектора, разрезав корпус с противоположной стороны от увеличительного блока. Однако для демонтажа проектора крышку снимать вовсе не обязательно!

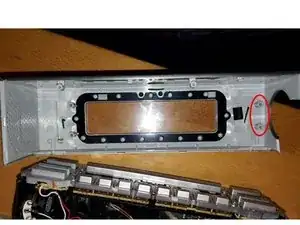

Как только вы сняли проектор, сразу видно два оставшихся винта снизу, которые фиксируют всю внутреннюю начинку в корпусе. Их легко открутить, после чего всю внутреннюю часть можно извлечь из корпуса, немного подкручивая.

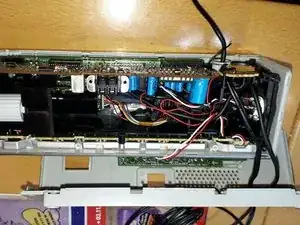

Затем становится доступно всё содержимое (кнопки, дисплей, динамики, материнская плата и т.д.).

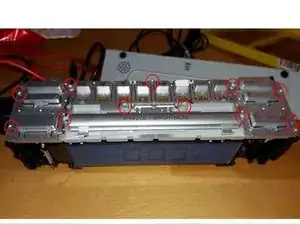

Чтобы снять трёхсекционную клавиатуру, отвинтите отмеченные винты. Средняя часть клавиатуры снимается только после удаления маленьких левой и правой частей. Внимание, некоторые винты могут быть скрыты под наклейками.

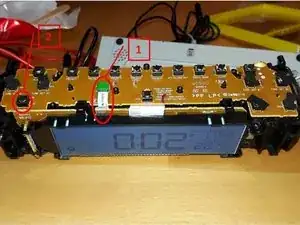

Плата управления с впаянными микропереключателями соединена с основной платой пятижильным плоским шлейфом [1]. Его легко вынуть из зелёного разъёма. Отмеченная кнопка [2] предназначена для включения и выключения проектора.

После вынимания шлейфа плату управления можно легко перевернуть, и, например, заменить микропереключатели.

В моём экземпляре я обнаружил обрыв жилы в шлейфе, который был проложен неудобно. Заменить весь шлейф сложно, особенно из‑за тонкой припайки к материнской плате. Поэтому я пропаял обходную перемычку только для повреждённой жилы и оставил шлейф.

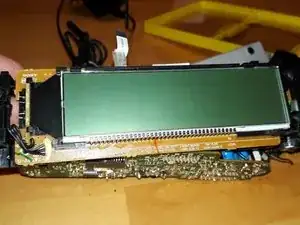

Доступ к дисплею и его подсветке возможен, но затруднён, так как они припаяны.

Как уже было описано, крышку вращающегося увеличительного блока снимать не обязательно, да и очень сложно. Я снял её с большими усилиями, с повреждениями. Придётся приклеить снятую боковую поверхность обратно и смириться с оптическим дефектом.

Конструкция будильника относительно компактна для года производства 2010 и сложна по технологии сборки. Это наглядный пример того, как Sony систематически не удаётся разрабатывать удобные для ремонта и сборки изделия с высокой надёжностью из‑за устаревших производственных технологий
