Замена колеса настройки RCA RP3715A
Данное руководство описывает процесс замены колеса настройки на устройстве RCA RP3715A. Если радиостанции не переключаются на Вашем радиобудильнике, проблема, скорее всего, связана с материнской платой.
Шаг 1
Нажмите на защелку, чтобы снять напряжение. Затем снимите пластиковую крышку.
Шаг 2
Извлеките батарею на 9 вольт из клеммы.
Шаг 3
Выкрутите шесть винтов, расположенных на задней панели устройства.
Красные винты — Phillips #1, 10 мм. Оранжевые винты — Phillips #1, 13 мм.
Три винта находятся на задней панели. Один — внутри отсека батареи.
Два винта расположены на задней панели в нижней левой и правой части.
Шаг 4
Открутите винт Phillips #1, 10 мм.
Затем снимите металлическое усиливающее основание.
Шаг 5
Отожмите фиксаторы отверткой с плоским жалом.
Шаг 6
Отогните фиксаторы лопаткой.
Начните с задней части устройства, сверху.
Шаг 7
Отогните оба фиксатора, чтобы снять верхнюю часть часов.
Шаг 8
Выкрутите два винта Phillips #1, 10 мм. Также снимите две пластины, фиксирующие динамик.
Шаг 9
asd
Шаг 10
Выкрутите пять верхних винтов Phillips #1, 10 мм, которые крепят верхнюю часть материнской платы.
Шаг 11
Выкрутите пять винтов Phillips #1, 10 мм, которые крепят боковую часть материнской платы.
Шаг 12
Снимите трансформатор, оттянув назад фиксатор, показанный на изображении.
Шаг 13
Вытяните клемму батареи сквозь отверстие, показанное на изображении.
Шаг 14
Сначала отожмите защелку, выделенную на изображении. Затем возьмитесь за нижнюю часть экрана и поднимите его вверх.
Шаг 15
Извлеките материнскую плату из корпуса, используя показанную иллюстрацию.
Шаг 16

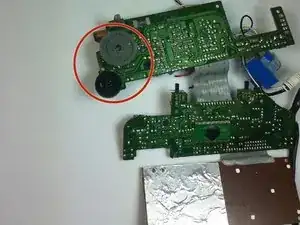

Поднимите серое колесо настройки и замените его на новое.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
