Замена материнской платы Razer Barracuda X
Шаг 1

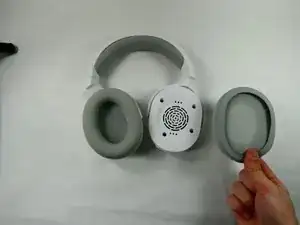

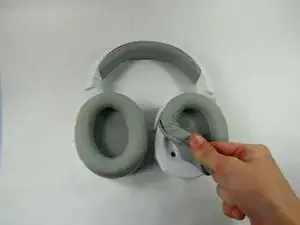

Снимите полосу набивки, потянув её от края и вытащив из направляющих. Продолжайте оттягивать набивку от динамика, пока она полностью не отделится.
Шаг 2

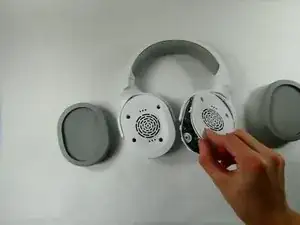

Отверткой Phillips #0 отвинтите четыре винта, крепящие две части правого динамика друг к другу.

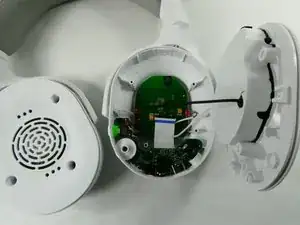

Аккуратно приподнимите пластиковую пластину от корпуса, следя за тем, чтобы не повредить подключённый провод.
Шаг 3

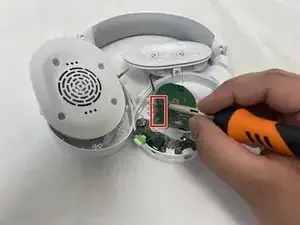

Отверткой Phillips #0 снимите один винт, крепящий регулятор громкости к материнской плате.
Снимите регулятор.
Шаг 4

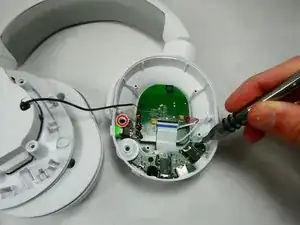

Удалите винты Phillips #0, фиксирующие плату ввода/вывода в нижней части корпуса правого динамика.
Шаг 5

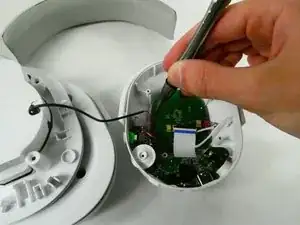

Чтобы полностью извлечь плату ввода/вывода из правого динамика, используйте пинцет, чтобы отсоединить ленточный кабель, соединяющий плату ввода/вывода с основной материнской платой.
Шаг 6

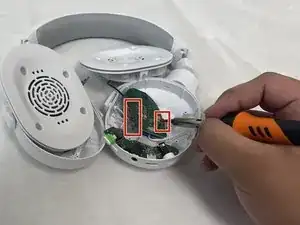

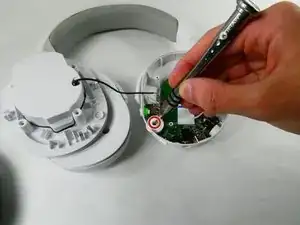

Той же отверткой Phillips #0 удалите четыре винта, крепящие материнскую плату к пластиковому корпусу. После снятия этих винтов извлеките основную материнскую плату и замените её.
Шаг 7
Отпаять все оставшиеся соединения материнской платы.
Не держите паяльник за корпус, как показано на изображениях.
Снимите материнскую плату.
Заключение
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Отнесите электронные отходы на переработку в сертифицированный центр R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Ответов.
Перевод руководства с ifixit.com
