Замена динамиков (спикеров) Kingston HyperX Cloud II

Включите и разогрейте паяльный инструмент перед использованием. Большинство производителей указывают температуру на упаковке или самом инструменте.

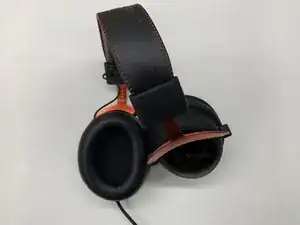

Поверните и разместите наушники на рабочей поверхности, как показано.

Снимите амбушюр, потянув его от пластикового обода, вокруг которого он зафиксирован.

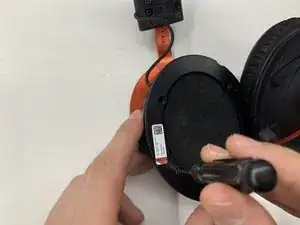

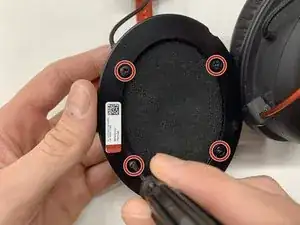

Отверткой Phillips #2 отверните четыре винта, фиксирующие первую панель, поворачивая их против часовой стрелки.

Внимание: на этом этапе паяльник должен быть очень разогрет. Контакт с ним приведёт к серьёзным ожогам. Держитесь только за рукоятку.

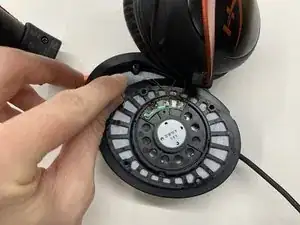

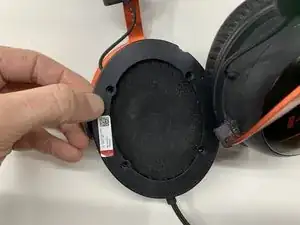

Поместите панель, всё ещё соединённую проводкой, на рабочую поверхность, если это возможно, или на каркас наушников, как показано на изображениях.

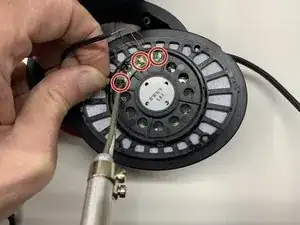

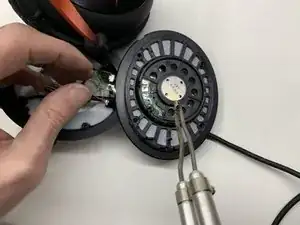

Используйте паяльник, чтобы быстро расплавить припой и удалить каждый провод с платы динамика.

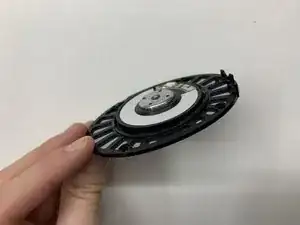

Осторожно разомкните две пластиковые панели по краям руками. Они ничем не зафиксированы и должны легко разойтись.

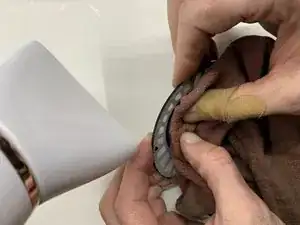

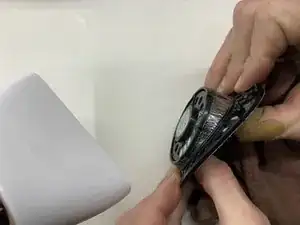

Используя небольшой тепловой пистолет или бытовой фен, нагрейте область по периметру самого динамика.

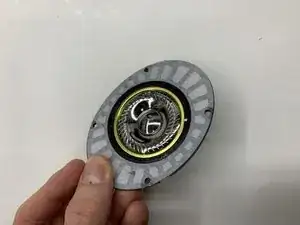

Периметр динамика легко видно по чёрному кругу вокруг металлической лицевой решётки.

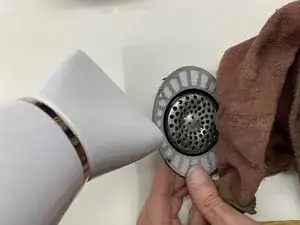

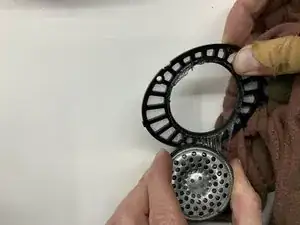

Используя небольшую тряпку или полотенце, нажмите большими пальцами на металлическую лицевую панель, удерживая внешнюю пластиковую рамку другими пальцами. Для снятия потребуется значительная сила.

Может помочь постоянное нагревание феном или наличие помощника, держащего фен.

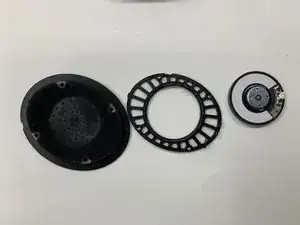

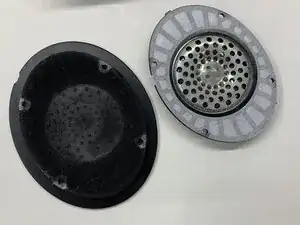

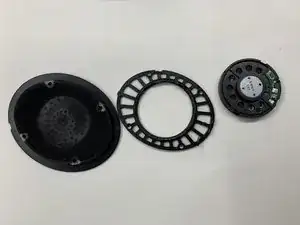

На этом шаге показаны все три разделённые части, а также изображение, где новый динамик помещён рядом с пластиковой рамкой, в которую он будет устанавливаться.

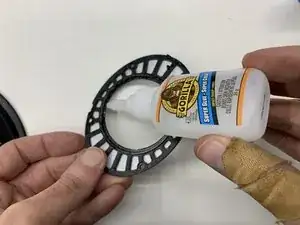

Нанесите эпоксидный клей на внутреннее кольцо этой пластиковой рамки.

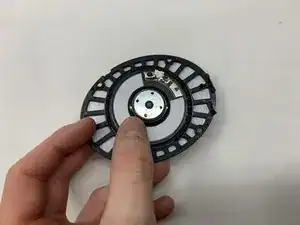

Вдавите новый динамик на место одним или двумя большими пальцами, обеспечив плотное прилегание.

Поместите собранную панель на наушники и часть амбушюра, как показано на изображении. Так легче сохранить динамик на комфортном расстоянии от проводки наушников.

Если исходный припой на проводах был потерян, вам потребуется небольшая дополнительная проволока припоя.

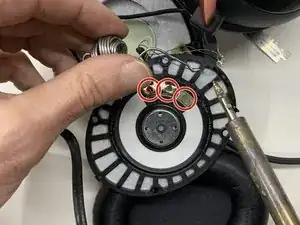

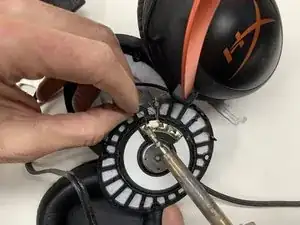

Припаяйте каждый провод к плате нового динамика, начиная с синего на самый большой из трёх металлических контактов. В этом случае начните с правой стороны. Красный провод будет в середине. Синий провод соединяется с левой стороной.

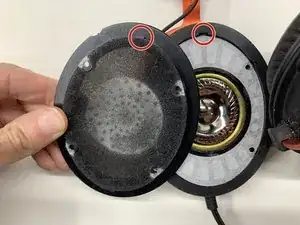

Обратите внимание на небольшую выступающую прямоугольную засечку сверху пластиковой рамки и на самой чашке наушников.

После закрепления каждого провода к новому динамику можно вставлять его обратно в наушники.

Переверните панель и вставьте сначала засечку. Дайте пластиковой рамке вернуться в чашку наушников.

Снова обратите внимание на засечку на оставшейся пластиковой панели и на засечку, видимую на чашке наушников.

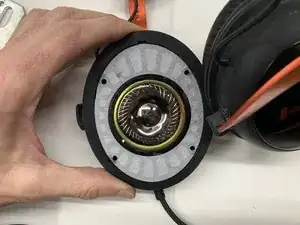

Переверните пластиковую панель и снова совместите засечку с той, что на чашке. Она должна встать на место с небольшим усилием или вовсе без него.

Закрепите панель обратно четырьмя винтами, которые вы откладывали ранее: вставьте их в каждый угол и заверните по часовой стрелке крестовой отверткой Phillips #2.

Прикрепите кожаную амбушюру обратно, натянув и растянув имеющиеся язычки вокруг пластиковой кромки самих наушников.
