Замена кабеля Razer BlackShark V2
Если у вашей гарнитуры Razer BlackShark V2 звук прерывается, искажается или отсутствует, возможно, повреждён кабель гарнитуры (для подтверждения диагноза и поиска решений смотрите Страницу устранения неполадок Razer Blackshark V2, разделы «Аудио прерывается» или «Полного отсутствия звука»). Это руководство поможет вам в замене этого компонента. Обращайте внимание на слои сборки гарнитуры, которые вы разбираете, и следите за тем, чтобы не повредить крепления, тонкие провода, амбушюры, резиновые окантовки амбушюр или пластиковые выступы, а также саму гарнитуру при приложении усилия.
Шаг 1
Разместите гарнитуру так, чтобы левая сторона была обращена к вам.
На левой стороне гарнитуры расположено место подключения кабеля и регулятор громкости.
Шаг 2
Засуньте средний и безымянный пальцы под верхнюю или нижнюю внутреннюю часть амбушюры.
Вы должны почувствовать твёрдый пластиковый выступ.
Тяните за твёрдый пластиковый выступ, следя за тем, чтобы не тянуть за мягкую часть амбушюры.
Прилагайте давление медленно, чтобы избежать повреждений.
Шаг 3
Тяните за твёрдый пластиковый выступ, следя за тем, чтобы не тянуть за мягкую часть амбушюры.
Прилагайте давление медленно, чтобы избежать повреждений.
Шаг 4
После снятия амбушюры убедитесь, что к ней прикреплена твёрдая пластиковая основа с защёлками.
Если вы заменяете обе амбушюры, повторите шаги 1–4 для другой стороны. Затем установите новые амбушюры, совместив защёлки с соответствующими отверстиями и равномерно нажав до характерного щелчка.
Шаг 5
Удалите четыре винта, удерживающие динамик в корпусе гарнитуры, с помощью крестообразной отвёртки Phillips #1.
Шаг 6
Аккуратно возьмите гарнитуру и медленно надавите на крышку динамика; она снимется.
Осторожно обращайтесь с проводами, прикреплёнными к задней части динамика, чтобы они не были повреждены при снятии динамика и его крышки.
Шаг 7
После отключения динамика от гарнитуры он всё ещё соединён проводами, которые питают сам динамик.
С помощью нагрева или острого инструмента удалите клей вокруг проводов, соединяющих динамик с гарнитурой.
Используя новый динамик, вы можете вновь присоединить провода, припаяв их с использованием имеющегося клея.
Если вы заменяете внутренние компоненты, но НЕ сам динамик, это можно сделать без разъединения проводных соединений; работайте осторожно, чтобы не оборвать их без необходимости!
Шаг 8

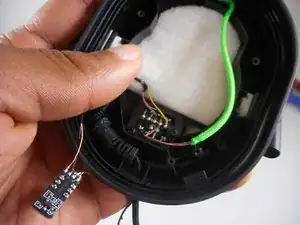

Найдите основной кабель после того, как он выйдет через отверстие в корпусе гарнитуры, и место, где кабель подключён к плате.
Шаг 9

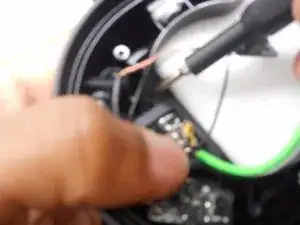

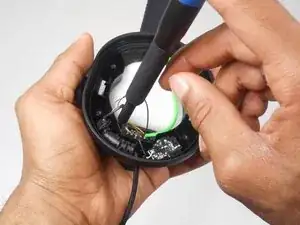

Уберите клей, скрепляющий провода с платой, с помощью острого предмета или нагрева.
Будьте осторожны при работе вокруг платы при удалении прикреплённых проводов.
Шаг 10

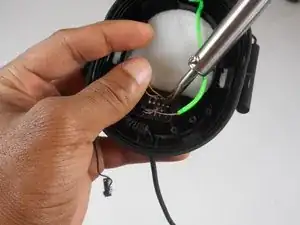

Подсоедините новый кабель с помощью паяльника.
Следите за тем, чтобы не повредить плату при повторной пайке нового кабеля.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
