Замена оголовья Razer Kraken (Kraken TE)

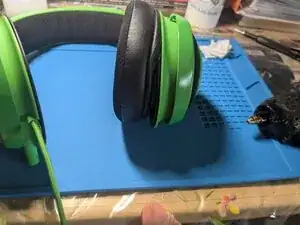

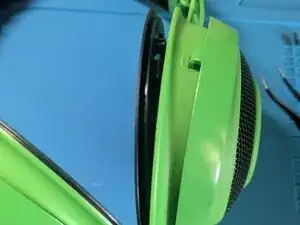

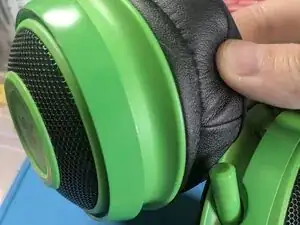

Снимите правую амбушюру.

Вставьте указательный палец в складку между подушкой и внутренней тканью и слегка потяните наружу.

Выведите по контуру всю накладку.

Амбушюра могла потерять эластичность, и чрезмерное натяжение может повредить кожаную накладку.

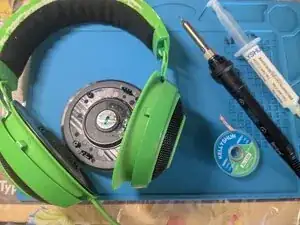

Снятие левой амбушюры удобно для работы, но не обязательно.

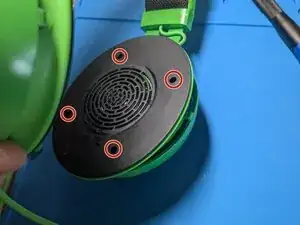

Открутите четыре винта.

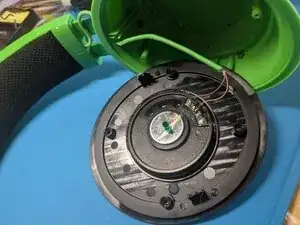

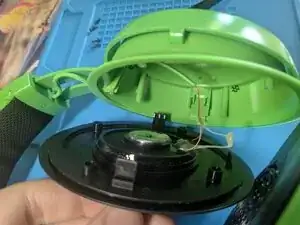

Аккуратно поднимите чёрную крышку.

Будьте осторожны, не порвите кабели.

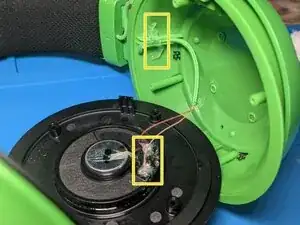

Удалите термоклей с разъёмов.

Воспользуйтесь металлической лопаткой и точными пинцетами.

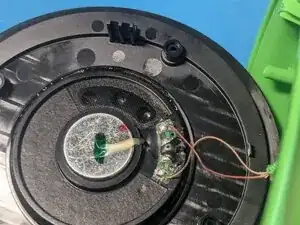

Запомните, как припаяны провода.

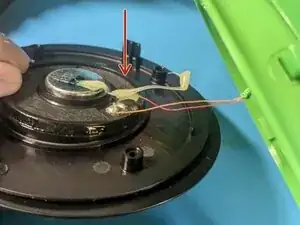

Отпаивайте два аудиопровода.

Капните немного флюса на припой каждой клеммы.

Расплавьте припой жалом паяльника при температуре 320–350 °C.

Припой должен легко расплавиться, освобождая провод.

Не держите жало паяльника более 4–5 секунд подряд на площадке и не повышайте температуру слишком сильно — можно повредить плату.

Очистите контактные площадки.

Пройдитесь медной оплёткой для выпаивания по оставшемуся припою, прижав жало паяльника сверху.

Можно добавить ещё флюса или использовать пылесос для припоя.

Удалите термоклей с кабеля.

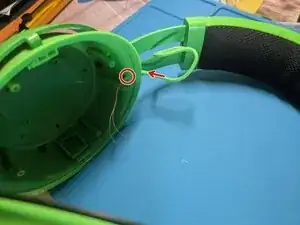

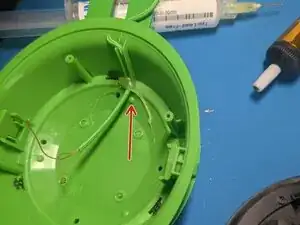

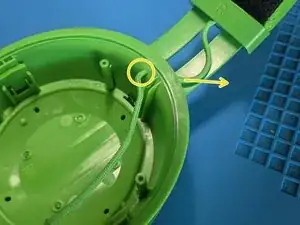

Выведите кабель из чашки, протянув его через отверстие.

Снимите резиновую заглушку винта.

Можно использовать точные пинцеты.

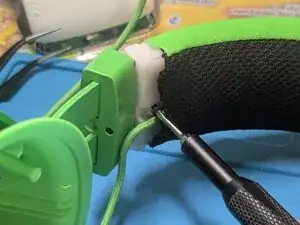

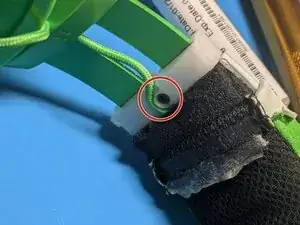

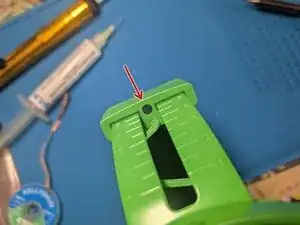

Открутите один винт.

Просто опустите металлическую крышку вниз.

Осторожно протяните кабель через металл.

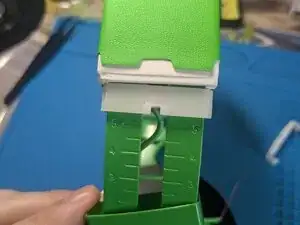

Аккуратно поднимите край кожаной накладки вверх на сантиметр.

Снимите ленту.

Повторите шаги 6 и 7 также в левой чашке.

Открутите один винт.

Освободите кабель.

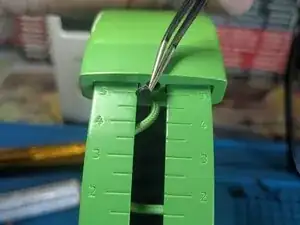

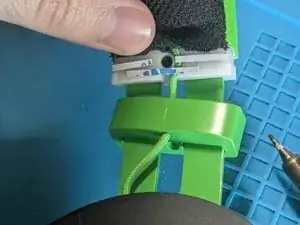

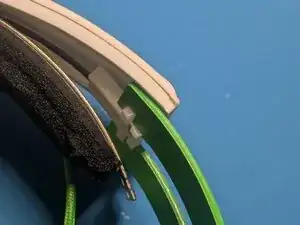

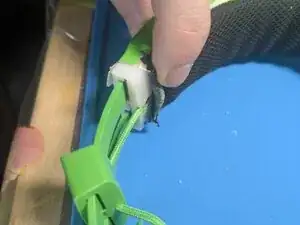

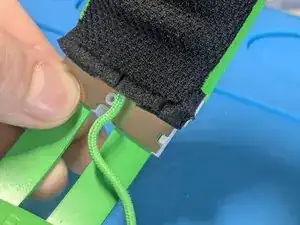

Нажмите на один конец пластиковой защёлки, чтобы открыть её.

Помогите себе инструментом для вскрытия.

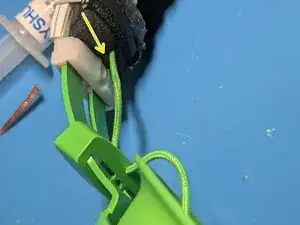

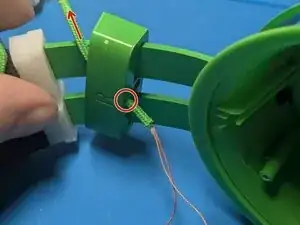

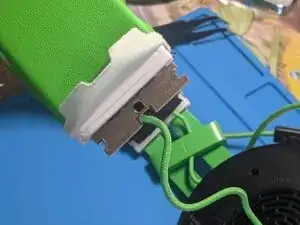

Освободите кабель, протянув его через отверстие в металлической крышке.

Слегка отделите верхнюю подушку от металлического оголовья.

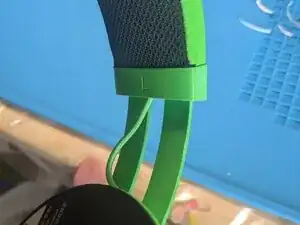

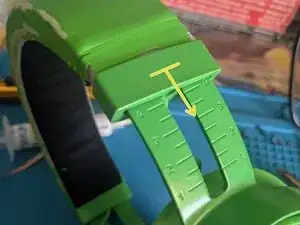

Просто опустите правую чашку; регулируемая направляющая должна естественно выйти из металлической направляющей, полностью освобождая её от остальной конструкции гарнитуры.

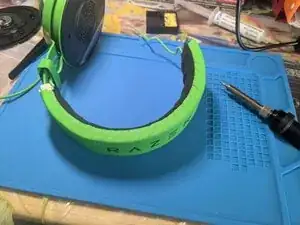

Медленно тяните и сдвигайте оголовье вправо, чтобы оно вышло.

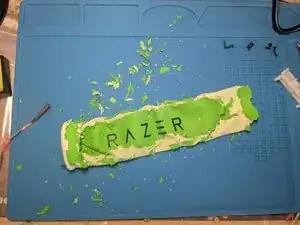

Мы знаем, что оно вам пригодится.

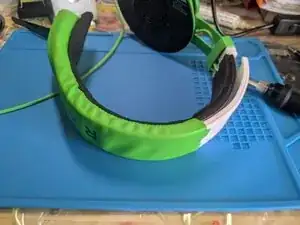

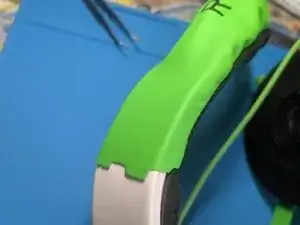

Очень медленно и с большим терпением начните натягивать новую кожаную накладку вокруг металлической дуги и подушек, начиная с правой стороны.

Смотря на гарнитуру сверху, при размещении левой стороны слева и правой справа, надпись Razer будет выровнена по прямой.

В середине процесса вам придётся также толкать справа и тянуть слева. Всегда малыми движениями.

При необходимости слегка подтяните новую кожаную накладку с правой стороны.

Аккуратно отделите верхнюю подушку от металлического оголовья.

Вставьте обратно регулируемую направляющую в металлическую рейку.

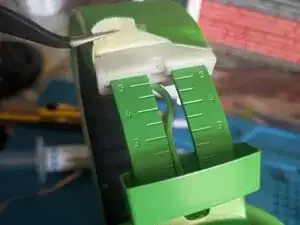

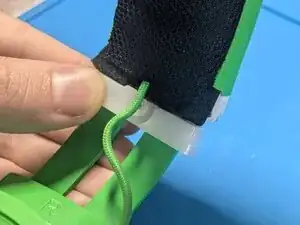

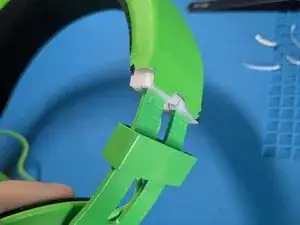

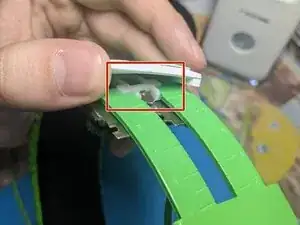

Следуйте изображениям, чтобы вернуть на место пластиковую защёлку.

Закройте защёлку.

Прикрутите единственный винт.

Кабель должен быть снаружи защёлки.

Пропустите кабель через металлическую крышку.

Наклейте новую ленту спереди и сзади пластиковой защёлки (не по бокам).

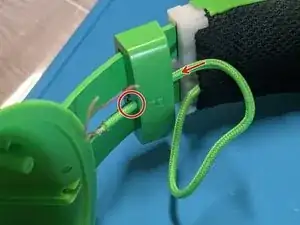

Убедитесь, что кабель правильно размещён вдоль своей пластиковой направляющей.

Убедитесь, что кабель проходит через металлическую крышку.

Убедитесь, что кожзам натянут плотно и правильно размещён.

Приклейте новый кожзам к новой ленте.

Поднимите металлическую крышку.

Остерегайтесь выворота кожзама, он может дать складки.

Прикрутите единственный винт.

Вы можете удалить старый клей с резиновой крышки и нанести двусторонний скотч, чтобы использовать ту же резиновую крышку для винта.

Повторите шаги 17 и 18 для обеих чашек наушников.

Пропустите кабель через отверстие в чашке наушника.

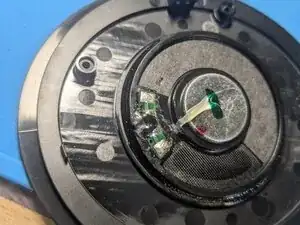

Припаяйте обратно звуковой излучатель.

Нанесите каплю припоя на кончик каждого провода и на каждую контактную площадку.

Соедините две капли припоя, расплавив их вместе (провод — площадка).

Убедитесь, что вы не замыкаете и что провода подключены в исходном порядке.

Нанесите немного термоклея, чтобы укрепить пайки и предотвратить разрыв кабеля.

Закройте чашку наушника и прикрутите четыре винта.

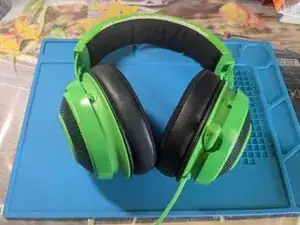

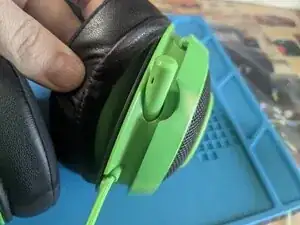

Медленно верните на место амбушюр(ы).

Вставляйте кромку амбушюра, начиная с боковой стороны, и слегка подтягивайте в другие стороны, чтобы немного растянуть подушку.

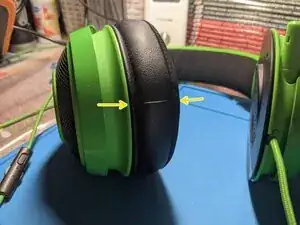

Шов подушки должен быть обращён вниз.
