Замена кабеля подключения Kingston HyperX CloudX

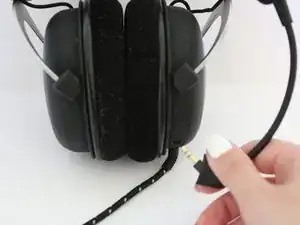

Снимите микрофон с гарнитуры.

Снимите амбушюр с наушника с соединительным кабелем.

Осторожно потяните края амбушюра, следя, чтобы он не порвался.

Выверните четыре винта 11,2 мм, крепящие плиту динамика к наушнику, используя крестовую отвертку Phillips #2.

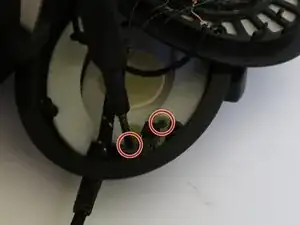

Выверните два винта 6,1 мм крепления гнезда микрофона, используя крестовую отвертку Phillips #0.

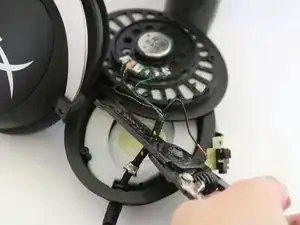

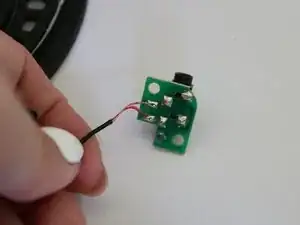

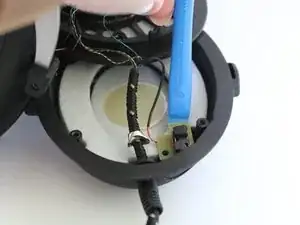

Осторожно подденьте плату гнезда микрофона инструментом для вскрытия iFixit и извлеките вставку гнезда микрофона.

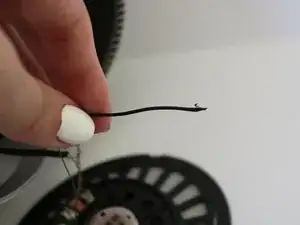

Обрежьте старый кабель от динамика примерно на 1 дюйм ниже места их соединения, чтобы они оставались соединёнными внизу, с помощью кусачек для проводов.

Оставьте провода подключёнными к динамику; это облегчит последующее сопоставление цветов проводов.

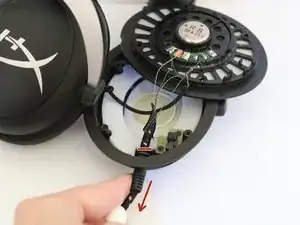

Извлеките оставшийся старый кабель из вставки наушника.

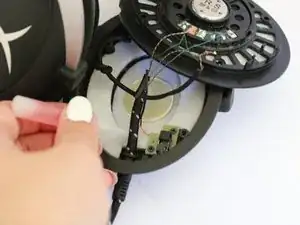

Пропустите новый кабель через вставку наушника, чтобы подготовить его к подключению к динамику.

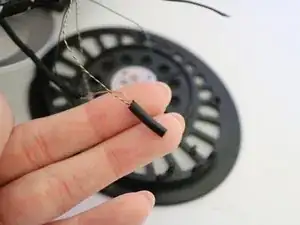

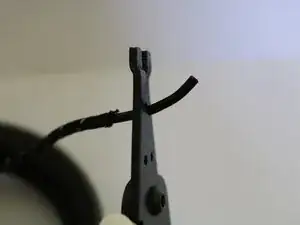

Снимите примерно 2 дюйма защитной оплётки нового кабеля с помощью стриппера для проводов.

Это будет новое подключение к динамику.

Чтобы предотвратить расплетение оплётки, рекомендуется зафиксировать края с помощью строительного фена.

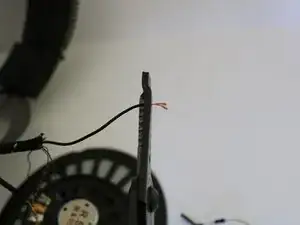

Осторожно удалите примерно половину изоляции провода на оголённом кабеле из Шага 4 с помощью стриппера для проводов.

Убедитесь, что провода под изоляцией не повреждены в процессе.

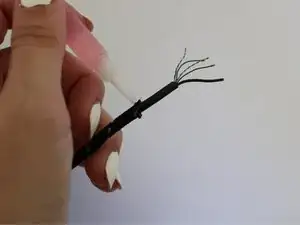

Аккуратно разъедините провода по цветам.

Рекомендуется нанести немного суперклея на конец защитной оплётки, чтобы предотвратить соскальзывание.

Используйте паяльник, чтобы залудить концы проводов вашего нового кабеля.

Подключите новый кабель к совместимому устройству и проверьте работоспособность проводов с помощью мультиметра, убедившись в наличии напряжения.

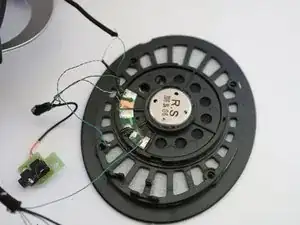

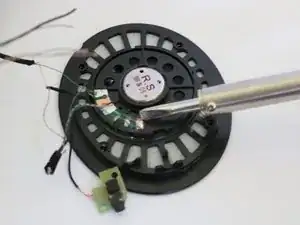

Отпаять старый провод от динамика и припаяйте новый провод к динамику, соблюдая соответствие цветов, пока старые провода полностью не будут удалены и новые не будут припаяны к динамику.

Для дополнительной информации по пайке посетите это руководство.

Провода от остальной части гарнитуры соединяются с оранжевым и зелёным проводом.

Спаяйте концы зелёного и оранжевого проводов вместе.

Закройте концы проводов термоусадочной трубкой.

Останется чёрный провод; это дополнительная изоляция для защиты двух меньших проводов, идущих к гнезду микрофона.

Используя стриппер и паяльник, удалите изоляцию и выполните тот же процесс соответствия цветов и пайки, что в Шаге 7.

Наденьте термоусадочную трубку на переход (изоляция — защитная оплётка) и нагрейте строительным феном до фиксации.

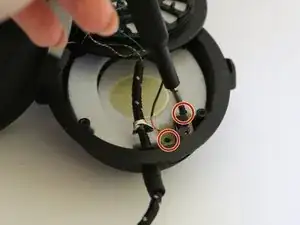

Верните разъём микрофона в наушник и закрепите винтами, используя крестовую отвертку Phillips #0.

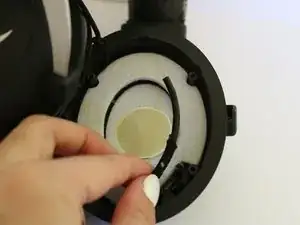

Разместите провода в месте, где они будут лежать внутри наушника.

Дополнительно: при помощи суперклея приклейте у основания, затем потяните шнур с внешней стороны наушника, чтобы убедиться, что клей фиксирует провод внутри вставки наушника.
