Замена разъёма микрофона Razer BlackShark V2
Если микрофон вашей гарнитуры Razer BlackShark V2 фиксирует прерывистый звук, прерывания, отсутствие звука или микрофон не вставляется в гарнитуру должным образом, разъём микрофона может быть повреждён (для подтверждения диагностики и решений см. Страница устранения неполадок Razer BlackShark V2, «Микрофон не обнаруживает звук»). Это руководство поможет вам заменить этот компонент. Обратите внимание на слои сборки гарнитуры, которые вы разбираете, и следите, чтобы не повредить посадочные места, тонкие провода, амбушюры, резиновые вставки амбушюр или пластиковые выступы, а также саму гарнитуру при приложении усилия.
Шаг 1
Поместите гарнитуру так, чтобы левая сторона была повернута к Вам.
На левой стороне гарнитуры находится место крепления кабеля и регулятор громкости.
Шаг 2
Просуньте средний и безымянный пальцы под верхнюю или нижнюю внутреннюю часть амбушюра.
Вы почувствуете жёсткий пластиковый выступ.
Тяните за жёсткий пластиковый выступ, стараясь не тянуть за мягкую подушку.
Медленно прикладывайте усилие, чтобы избежать повреждений.
Шаг 3
Тяните за жёсткий пластиковый выступ, стараясь не тянуть за мягкую подушку.
Медленно прикладывайте усилие, чтобы избежать повреждений.
Шаг 4
После снятия амбушюра убедитесь, что к нему прикреплена жёсткая пластиковая основа с защёлками.
Если вы заменяете оба амбушюра, повторите шаги 1–4 для другой стороны. Затем установите новые амбушюры, совместив защёлки с соответствующими отверстиями и равномерно прилагая давление до характерного щелчка.
Шаг 5
Удалите четыре винта, удерживающие динамик в гарнитуре, используя крестообразную отвертку Phillips #1.
Шаг 6
Аккуратно возьмите гарнитуру и медленно нажмите на крышку динамика; она снимется.
Осторожно обращайтесь с проводами, присоединёнными к задней части динамика, чтобы они не были повреждены при снятии динамика и его крышки.
Шаг 7
После отсоединения динамика от гарнитуры он всё ещё соединён проводами, которые питают сам динамик.
С помощью нагрева или острого инструмента удалите клей вокруг проводов, соединяющих динамик с гарнитурой.
Используя новый динамик, вы можете вновь присоединить провода, припаяв их и зафиксировав существующим клеем.
Если вы заменяете внутренние компоненты, но не сам динамик, можно обойтись без разрыва проводных соединений; действуйте осторожно, чтобы не перерезать их без необходимости!
Шаг 8

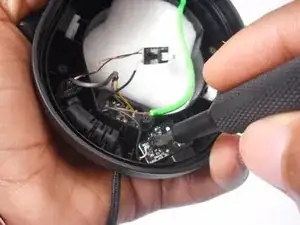

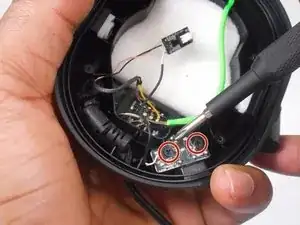

Удалите два винта, фиксирующие разъём для наушников, используя крестообразную отвертку Phillips #1.
Это винты того же размера, что и те, которые удерживали динамик. Более мелкие винты снимать не требуется.
Шаг 9

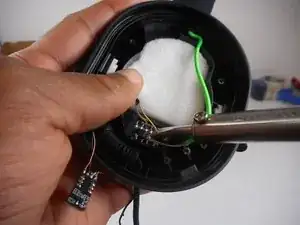

Отпаять разъём микрофона от дополнительной платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
