Замена адаптера питания постоянного тока RCA Lyra X2400

Надавив слегка пальцем на слово «OPEN», сдвиньте крышку отсека батареи вниз.

Снимите крышку отсека батареи.

Поместите палец у нижней части батареи.

Поднимите батарею вверх, пока она не выйдет из LYRA X2400.

Удалите два винта с крестообразным шлицем с серебристой крышки в верхней части Lyra.

Осторожно покачивая, снимите серебристую крышку, оттянув её от устройства.

Удалите два винта с крестообразным шлицем с нижней части устройства, рядом с разъёмом зарядного устройства и кнопкой сброса Compact Flash.

Снимите серебристый корпус с нижней части устройства.

Осторожно подденьте экран пластиковой лопаткой для вскрытия.

Отключите ленточный кабель экрана от платы.

Снимите экран.

Откройте корпус Lyra.

Удалите четыре винта, крепящие материнскую плату к раме Lyra X2400.

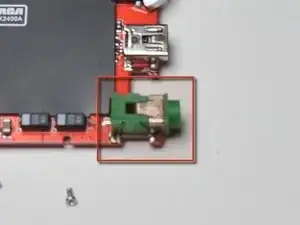

Найдите компонент адаптера питания постоянного тока на вашей Lyra X2400. Если у вас возникают трудности с поиском, изображение слева покажет его расположение.

Начните использовать инструменты для пайки/удаления припоя, чтобы снять адаптер питания постоянного тока.

Если вам нужна информация по пайке, ознакомьтесь с этим руководством.

После снятия замените его на новый работающий адаптер питания постоянного тока.

С помощью инструментов для пайки припаяйте компонент обратно к основной плате.
