Замена микрофона RCA Lyra X2400

Надавив слегка пальцем на надпись «OPEN», сдвиньте крышку отсека батареи вниз.

Снимите крышку отсека батареи.

Поместите палец в нижней части батареи.

Поднимите батарею вверх, пока она не выскочит из LYRA X2400.

Удалите два винта с крестовым шлицем с серебристой крышки в верхней части Lyra.

Медленно покачивая, потяните серебристую крышку от корпуса устройства.

Удалите два винта с крестовым шлицем в нижней части устройства, рядом с разъёмом зарядного устройства и кнопкой извлечения Compact Flash.

Снимите серебристый корпус снизу устройства.

Осторожно подденьте экран пластиковым инструментом для вскрытия.

Отключите ленточный кабель экрана от платы.

Снимите экран.

Откройте корпус Lyra.

Удалите четыре винта, крепящие материнскую плату к рамке Lyra X2400.

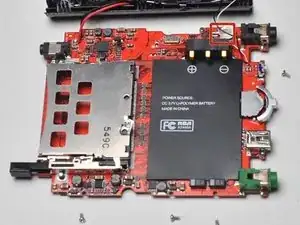

Найдите микрофон на вашей Lyra X2400. Если вам трудно найти этот компонент, изображение слева покажет его расположение.

Используйте инструменты для пайки/распайки, чтобы удалить микрофон.

После удаления замените его на новый рабочий микрофон.

С помощью паяльных инструментов припаяйте компонент обратно к основной плате.
