Замена кардридера RCA Lyra X2400

Нажимая легким давлением на слово "OPEN", сдвиньте крышку батареи вниз.

Снимите крышку батареи.

Поместите палец внизу аккумулятора.

Поднимите аккумулятор, пока он не выпрыгнет из LYRA X2400.

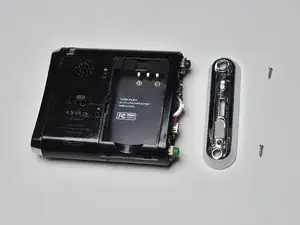

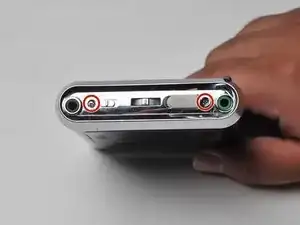

Удалите два винта с крестообразной головкой с серебристой крышки в верхней части Lyra.

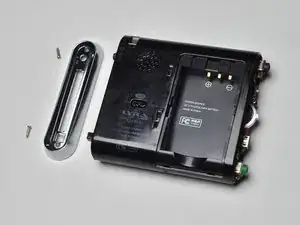

Медленно покачивайте серебристую крышку, потянув ее от устройства.

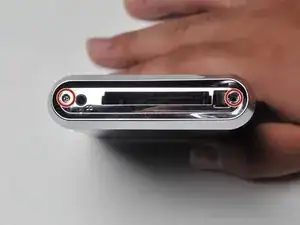

Удалите два винта с крестообразной головкой с нижней части устройства, рядом с разъемом зарядного устройства и кнопкой разблокировки Compact Flash.

Снимите серебристый корпус с нижней части устройства.

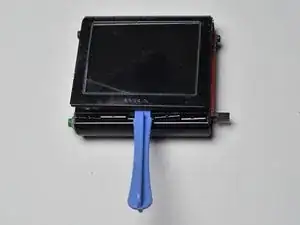

Осторожно приподнимите экран с помощью пластикового инструмента для открытия.

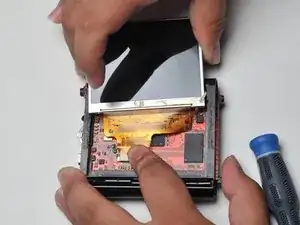

Отключите шлейф экрана от печатной платы.

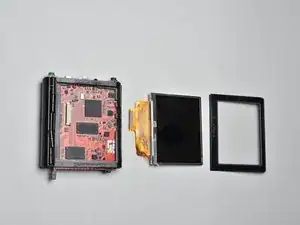

Снимите экран.

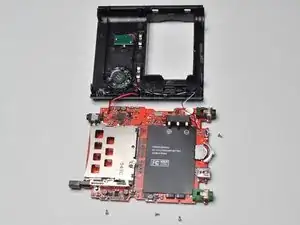

Откройте корпус Lyra.

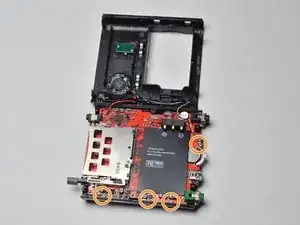

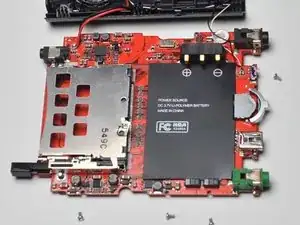

Удалите четыре винта, крепящие материнскую плату к корпусу Lyra X2400.

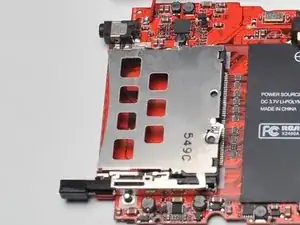

Найдите разъем компактной флеш-карты на логической плате. Для помощи в нахождении этого компонента посмотрите на изображение слева.

Используйте инструменты для пайки/распайки, чтобы удалить компактную флеш-карту.

Замените компактную флеш-карту и используйте инструменты для пайки для завершения замены.
