Замена материнской платы гарнитуры Astro A50 2016
Шаг 1
Снимите магнитные наушники, осторожно оттянув их от гарнитуры. Будьте осторожны и не снимайте левый наушник, в котором находится микрофон, и убедитесь, что вы снимаете только правый наушник.
Шаг 2

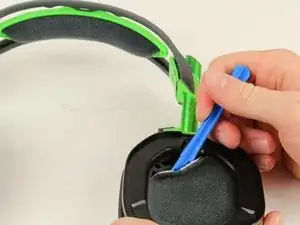

На не микрофонной стороне вставьте пластиковый инструмент для открытия между черным пластиком и поролоновым накладкой, затем подденьте вверх, чтобы снять войлочные прокладки, закрывающие динамик.
Шаг 3

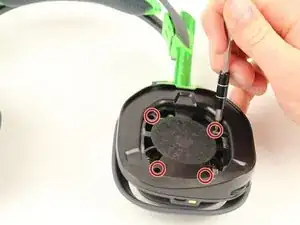

Удалите четыре винта Phillips 1 длиной 6 мм.
Шаг 4

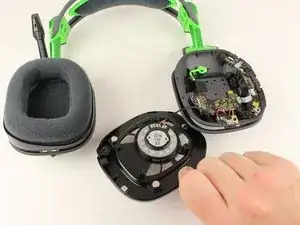

Поднимите модуль динамика вверх от устройства.
Шаг 5

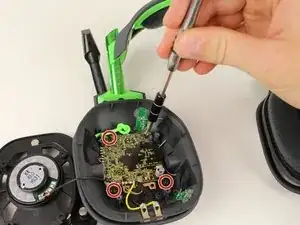

Удалите четыре винта Phillips 1 длиной 6 мм.
Шаг 6

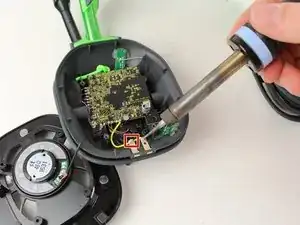

Используйте паяльник для отпаивания черного и желтого проводов от двух металлических пластин рядом с нижней частью устройства.

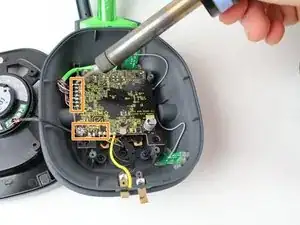

Используйте паяльник для отпаивания 13 проводов в рядах вдоль левой и нижней сторон материнской платы гарнитуры.
Шаг 7

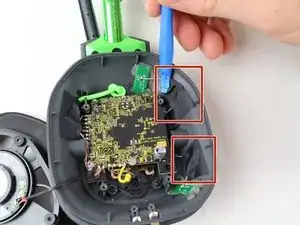

Используйте пластиковый инструмент для открытия, чтобы снимать черную ленту, закрывающую серые провода.
Шаг 8

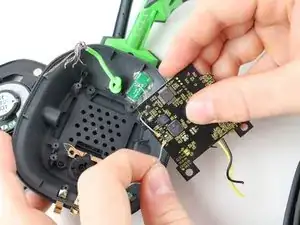

Поднимите материнскую плату из гарнитуры и аккуратно отсоедините серые провода от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
