Замена батареи гарнитуры Astro A50 2016
Батарея обеспечивает питание гарнитуры для работы. В этом руководство показано, как извлечь батарею из гарнитуры.
Шаг 1
Снимите магнитные амбушюры, аккуратно потянув их от гарнитуры. Будьте осторожны, чтобы не снять левый амбушюр, в котором расположен микрофон, и убедитесь, что вы снимаете только правый амбушюр.
Шаг 2
Вставьте пластиковый инструмент между черным пластиком и поролоновым амортизатором со стороны без микрофона и затем подденьте вверх, чтобы снять войлочные подкладки, закрывающие динамик.
Шаг 3
Снимите четыре винта с крестообразной головкой 6 мм.
Шаг 4

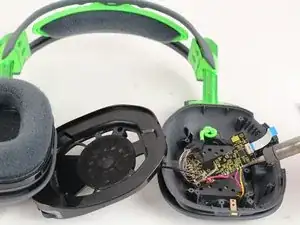

Поднимите модуль динамика вверх от устройства.
Шаг 5

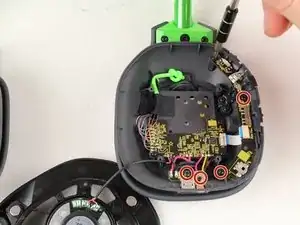

Уберите пять винтов с крестообразной головкой 6 мм.

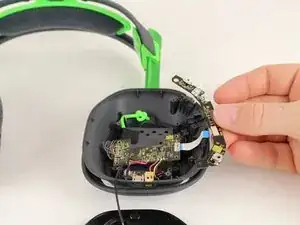

Снимите панель кнопок, потянув ее от белого шлейфа.
Шаг 6

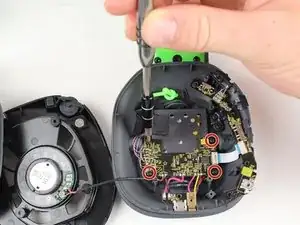

Снимите четыре винта с крестообразной головкой 6 мм.

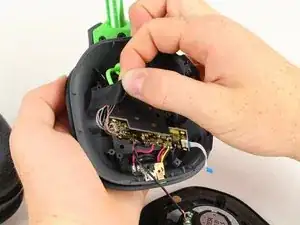

Уберите ленту, удерживающую провода, подключенные к материнской плате.
Шаг 7

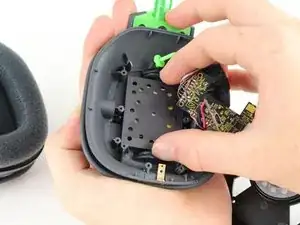

Уберите заднюю панель, сжимая два зажима вместе и выталкивая наружу.
Шаг 9

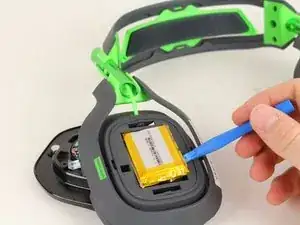

Извлеките батарею, используя пластиковый инструмент, чтобы поддеть ее от гарнитуры.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
