Замена материнской платы Astro A50
Данное руководство позволяет разобрать и заменить переключатель выбора канала на игровой гарнитуре Astro A50 с использованием только отвертки с крестовым шлицем.
Шаг 1

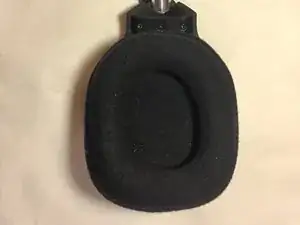

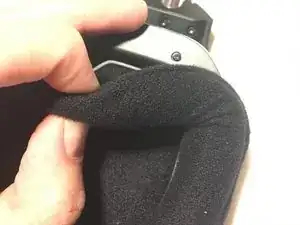

Снимите амортизирующую накладку, потянув ее на себя.
Шаг 2

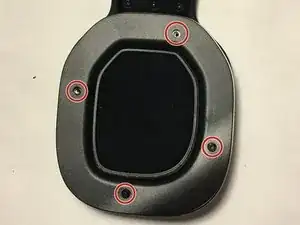

Удалите четыре винта с крестовым шлицем 3.5 мм, окруженные красным, и снимите серую крышку.
Шаг 3

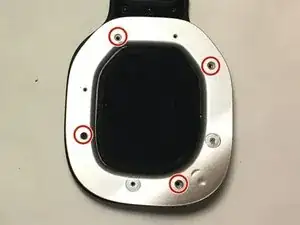

Удалите четыре винта с крестовым шлицем 3.5 мм, окруженные красным, и снимите серебряную крышку.
Шаг 4

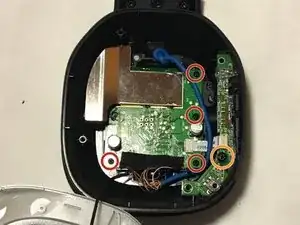

Удалите материнскую плату, удалив четыре длинных винта с крестовым шлицем 3.5 мм, окруженные красным.

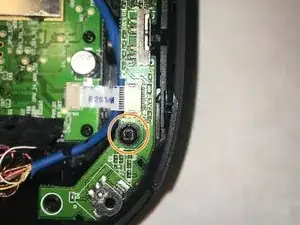

Удалите винт с крестовым шлицем 3.5 мм, окруженный синим, для снятия дополнительной материнской платы.
Шаг 5

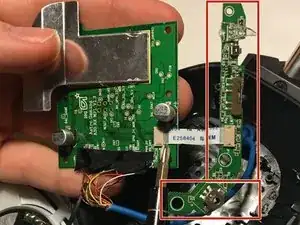

Отделите дополнительную материнскую плату от материнской платы, крепко потянув вправо за белый разъем.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
