Замена RGB-подсветки Corsair Void Pro
Замена RGB-подсветки в чашках наушников — техническая операция, включающая разборку и пайку. В этом руководстве показаны все шаги по замене подсветки в правой чашке. Для выполнения инструкции потребуется набор для пайки и набор отверток.
Шаг 1
Осторожно снимите амбушюр с наушников: подхватите подушку амбушюра снизу и поднимите её, отрывая от выступа, удерживающего её на месте.
Шаг 2
При помощи крестовой отвертки Phillips #0 отвинтите семь винтов 6,4 мм, удерживающих чёрную крышку динамика.
Если вы разбираете левый амбушюр, потребуется удалить восемь винтов 6,4 мм.
Шаг 3

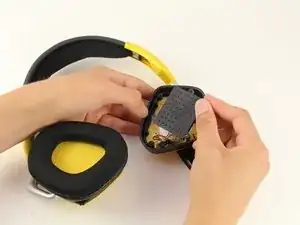

Снимите и отложите чёрную панель, следя за тем, чтобы провода остались подключёнными.
Панель должна легко подняться. Если панель не поддаётся, аккуратно используйте пластиковый инструмент для вскрытия iFixit, чтобы освободить деталь.
Шаг 4
При помощи крестовой отвертки Phillips #0 отвинтите три винта 6,4 мм на чёрной пластиковой панели с решёткой отверстий.
Шаг 5

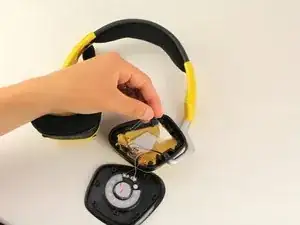

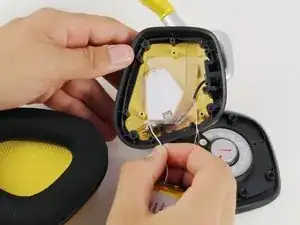

Осторожно отсоедините провод, соединяющий блок аккумуляторов с наушниками.
Для этого не потребуется сильного усилия.
Шаг 6
Снимите прозрачную пластиковую накладку и отложите её в сторону.
Шаг 7

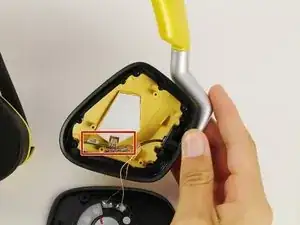

Внизу амбушюра находится небольшая плата.
При помощи крестовой отвертки Phillips #0 отвинтите один винт, фиксирующий плату.
Шаг 8

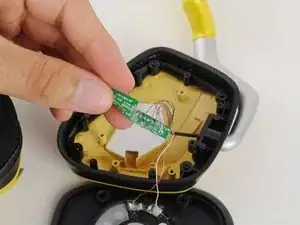

Извлеките плату из её пластикового слота.
Если подсветка вынимается впервые, возможно потребуется пошевелить плату или использовать пластиковые пинцеты, чтобы ослабить заводской клей.
Шаг 9

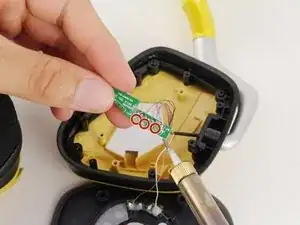

Распаяйте три точки подключения проводов к плате. Для подробных инструкций по пайке смотрите это полезное руководство.
Запомните расположение каждого провода, чтобы упростить процесс повторной пайки.
Повторите эти шаги, чтобы заменить подсветку в другой чашке.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
