Замена переключателя выбора канала Astro A50
В этом руководстве описано, как разобрать и заменить переключатель выбора канала на игровой гарнитуре Astro A50, используя только отвёртку с крестообразным шлицем.
Шаг 1

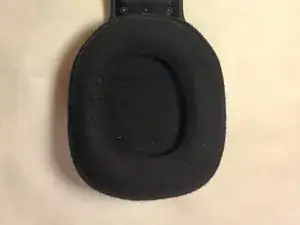

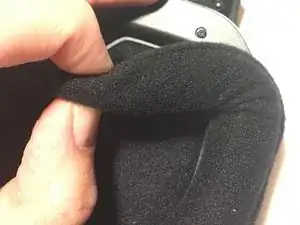

Снимите поролоновую амбушюр, потянув её прямо на себя
Шаг 2
Выкрутите четыре винта длиной 3,5 мм с крестообразным шлицем, отмеченные красным, и снимите серую крышку.
Шаг 3

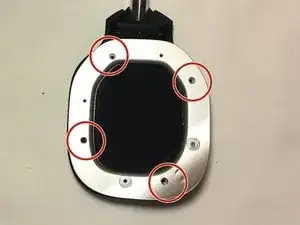

Выкрутите четыре винта длиной 3,5 мм с крестообразным шлицем, отмеченные красным, и снимите серебристую крышку.
Шаг 4

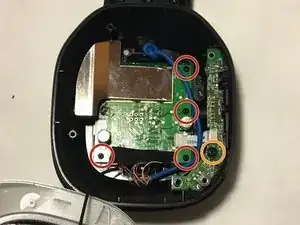

Выкрутите четыре винта длиной 3,5 мм с крестообразным шлицем.
Выкрутите винт длиной 3,5 мм с крестообразным шлицем, отмеченный синим, чтобы снять вторичную материнскую плату.
Шаг 5

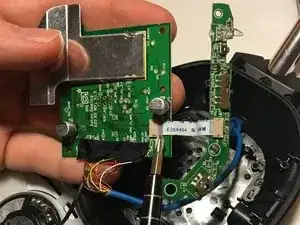

Отделите вторичную материнскую плату от основной, потянув белый разъём вправо с некоторым усилием.
Шаг 6

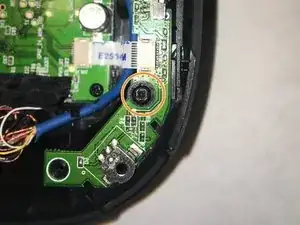

Наконец, нажмите переключатель выбора канала в сторону материнской платы, чтобы извлечь его из корпуса гарнитуры. Переключатель указан отвёрткой внутри красного квадрата.
Завершение
Чтобы собрать устройство, выполните инструкции в обратной последовательности.
Перевод руководства с ifixit.com
