Замена материнской платы базовой станции Astro A50 2016
Материнская плата — большая печатная плата в базовой станции, которая управляет зарядкой и передачей звука на гарнитуру. В этом руководстве показано, как разобрать и извлечь материнскую плату из базовой станции.
Шаг 1

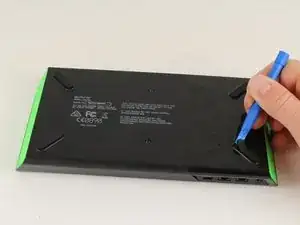

С помощью пластиковой монтажной лопатки снимите четыре резиновые ножки с нижней части базовой станции.
Шаг 2
Открутите десять винтов 6 мм крестовой отверткой T8.
Шаг 3

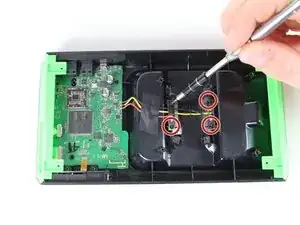

Открутите четыре винта 6 мм крестовой отверткой T6.

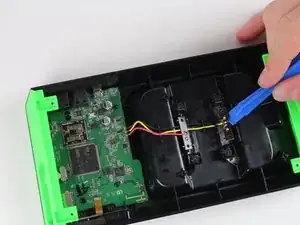

Снимите каждую металлическую пластину, поддев под неё пластиковую монтажную лопатку и поднимая пластину рукой, чтобы отвести её от устройства.
Шаг 4

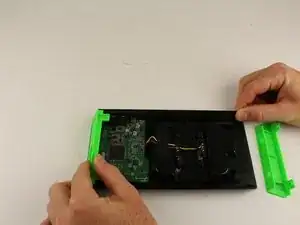

Осторожно оттяните зелёные боковые панели от центра устройства рукой.
Шаг 5

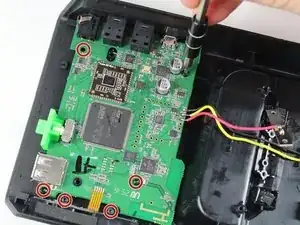

Открутите шесть винтов 6 мм крестовой отверткой T6.
Шаг 6

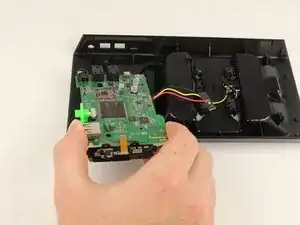

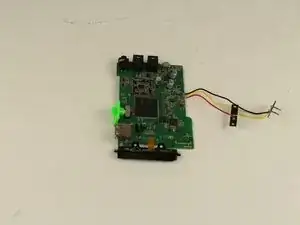

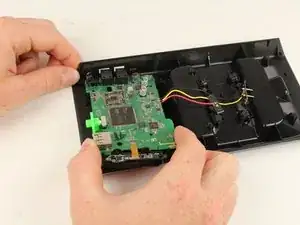

Поднимите материнскую плату вверх из базовой станции и отведите её от устройства, чтобы извлечь.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
