Замена охлаждающего вентилятора Epson EX90
Охлаждающий вентилятор проектора Epson EX90 — жизненно важный компонент, который регулирует внутреннюю температуру устройства. При неправильной замене неисправный вентилятор может вызвать ряд трудных для диагностики проблем. Сломанный вентилятор может издавать громкие и необычные шумы при работе, а при полном выходе из строя устройство может начать перегреваться. При вскрытии корпуса требуется осторожность, так как повреждение присоединённых лент может повредить материнскую плату.
Шаг 1
Установите проектор так, чтобы нижняя сторона была обращена вверх.

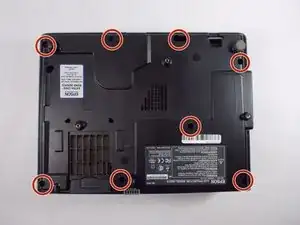

Удалите восемь винтов, показанных на изображении, с нижней части устройства.

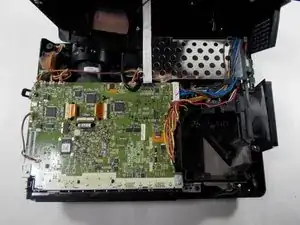

Откройте крышку.
Будьте осторожны при открытии крышки; шлейф всё ещё соединяет крышку с материнской платой.
Шаг 2

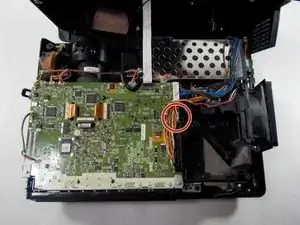

Аккуратно отсоедините два параллельных проводных разъёма, которые соединяют вентилятор с углом материнской платы.
Запомните, к каким портам подключён каждый провод, чтобы не перепутать их при сборке.
Шаг 3

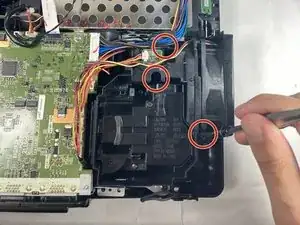

Удалите три винта, показанные на изображении, которые фиксируют рамку вентилятора.
Шаг 4
Извлеките вентилятор и сопутствующий узел из проектора.

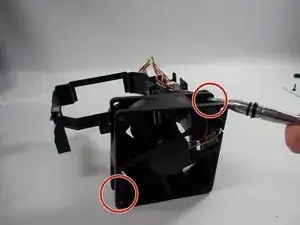

Отсоедините вентилятор от корпуса.

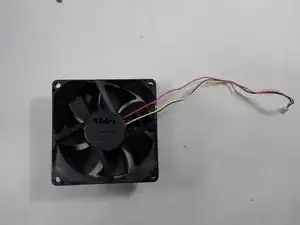

Если вентилятор находится в хорошем состоянии, очистите его от пыли с помощью бумажного полотенца или ткани перед повторной сборкой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
