Замена левого драйвера Audio-Technica ATH-M40x
Если динамик (драйвер) Ваших наушников Audio-Technica ATH-M40x поврежден и не издает звука или звук искажен, и Вы не можете это исправить, следуйте этому руководству для замены драйвера динамика.
Перед заменой драйвера ознакомьтесь со страницами устранения неполадок "Нет звука в одном из наушников Audio-Technica ATH-M40x" и "Искаженный звуковой выход Audio-Technica ATH-M40x" для советов по решению проблемы.
Убедитесь, что наушники отключены перед началом ремонта.
Для этого ремонта требуется пайка. Если Вы не знакомы или имеете мало опыта в пайке, ознакомьтесь с этим руководством по пайке и распайке соединений для получения инструкций и информации по безопасности. Важно паять в хорошо проветриваемом помещении и использовать защитные очки для защиты глаз. Паяльники очень горячие и могут обжечься.
Шаг 1

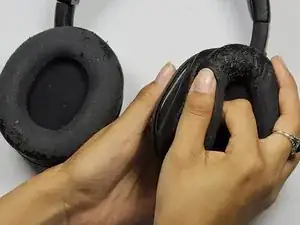

Удерживайте наушник, аккуратно поворачивайте его и снимайте.

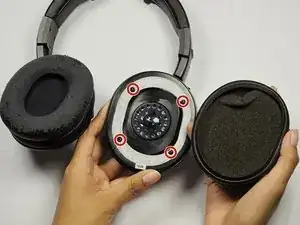

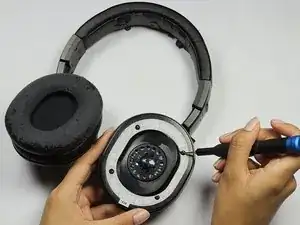

Используйте отвертку Phillips #0 для удаления четырех винтов размера 3 мм, которые крепят драйвер.
Шаг 2

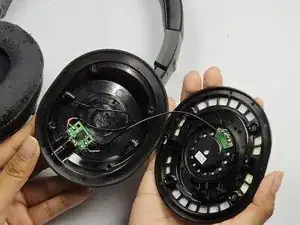

Используйте лопатку, чтобы приподнять драйвер из наушников, но не тяните его слишком сильно, так как он подключен проводами и может их вырвать.

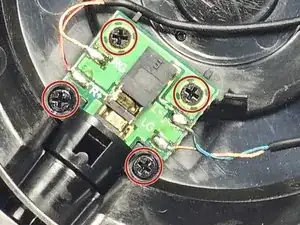

Используйте отвертку Phillips #0 для удаления четырех винтов размера 2 мм с небольшой печатной платой в корпусе.
Вы сможете легче распаять провода драйвера после удаления платы.
Шаг 3

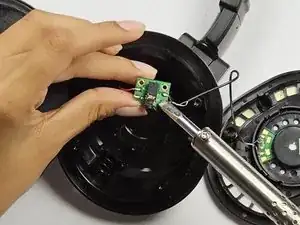

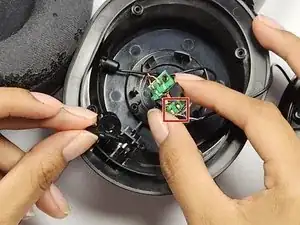

Распаяйте два соединения, помеченные L+ и LG, чтобы отключить левый драйвер от наушников.
Будьте осторожны при использовании паяльника, так как он чрезвычайно горячий и может обжечь. Используйте защитные перчатки, если возможно, и держатели для пайки для удерживания печатной платы. В качестве альтернативы можно приклеить плату к поверхности, безопасной для пайки, чтобы упростить процесс.
Хотя это руководство демонстрирует, как заменить левый драйвер, провода правого динамика также припаяны к этой плате. При замене правого драйвера распаяйте разъемы, помеченные RG и R+.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
