Замена динамика Beats Studio первого поколения

Используя отвертку Torx T5, выкрутите чёрные винты по обеим сторонам внешней части оголовья.

4 винта (по 2 с каждой стороны) типа Torx T5, длиной 3,5 мм.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отнять чёрный пластиковый шарнирный элемент непосредственно от оголовья, как показано.

Снимите маленькие металлические шарниры из их корпусов. Всего 4 шарнира, по два с каждой стороны наушников.

Штифты шарниров могут выскочить при снятии чёрного шарнирного элемента на предыдущем шаге. Будьте осторожны, чтобы не потерять штифты.

Используя отвертку Torx T5, выкрутите серебристые винты из серебристого сегмента оголовья.

4 винта (по 2 с каждой стороны) типа Torx T5, длиной 4,0 мм.

Используя пластиковый инструмент для вскрытия, аккуратно отоприте амортизатор оголовья непосредственно от пластиковой части оголовья, как показано. Подденьте пластиковую часть немного, затем перемещайте инструмент вбок вдоль оголовья. Повторите с обеих сторон, пока амортизатор не отделится от верхней пластиковой части оголовья.

Осторожно снимите металлическую полосу с каждого корпуса шарнира с обеих сторон. Они должны сниматься довольно легко, если вы удалили шарниры, как указано в шаге 3.

Поздравляем, вы полностью сняли оголовье! Это упростит доступ к динамикам, если вы решите продолжить разборку наушников.

Чёрный провод, соединяющий два динамика, довольно хрупок! Проверьте, не обтрепан ли он. В случае повреждения рассмотрите возможность ремонта изоляцией, спайки или замены провода.

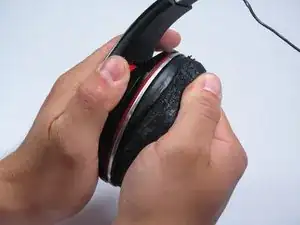

Сожмите амбушюр между большим и указательным пальцами.

Будьте очень осторожны при снятии амбушюра, так как материал, удерживающий его на пластиковой рамке, может легко порваться.

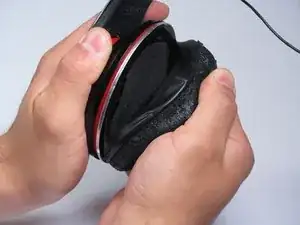

Аккуратно оттяните амбушюр непосредственно от корпуса наушника.

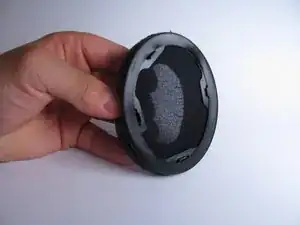

Внутри амбушюра находится тонкий кусок поролона, который может выпасть при снятии. Обязательно сохраните его для сборки.

Повторите для другого амбушюра.

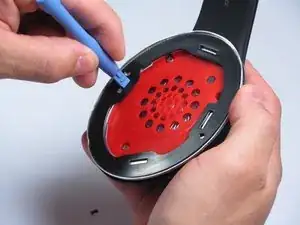

Используйте пластиковый инструмент для вскрытия, чтобы снять чёрное кольцо с динамика. Это позволит получить доступ к винтам на металлическом кольце.

Поздравляем, теперь у вас есть доступ к остальной части динамика!

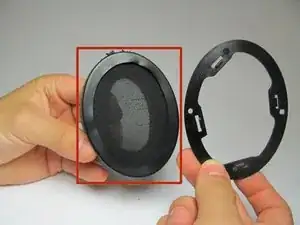

При сборке чёрное кольцо нельзя защёлкнуть обратно в динамик так же, как при разборке. Оно должно сначала войти внутрь чёрной кромки амбушюра. Чёрная кромка расположена на задней стороне амбушюра. Пожалуйста, обратитесь к последним двум фотографиям в этом шаге.

Чёрная кромка расположена на задней стороне амбушюра.

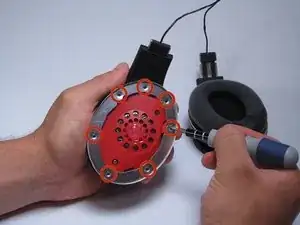

Используйте отвертку Phillips 00, чтобы выкрутить винты Phillips 3,9 мм, удерживающие металлическое кольцо. В каждом наушнике должно быть 7 винтов.

Проследите, чтобы уже вынутые винты не упали внутрь самого динамика (в круглый ряд отверстий на красной детали прямо под металлическим кольцом). Сам динамик магнитный, поэтому извлечь попавшие туда винты может быть сложно. Рекомендуется иметь под рукой пинцет на случай, если винт или другой металлический предмет попадёт в динамик.

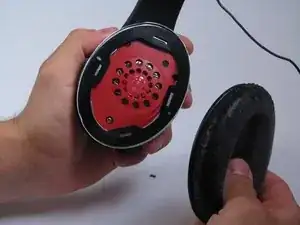

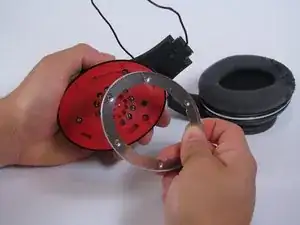

После удаления всех винтов металлическое кольцо можно снять вручную.

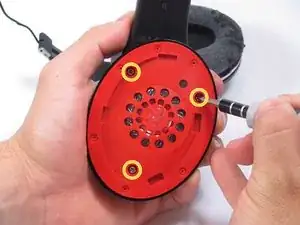

Используйте отвертку Phillips 0, чтобы выкрутить винты Phillips 8 мм, удерживающие сборку динамика на месте. В каждом наушнике должно быть по 3 винта.

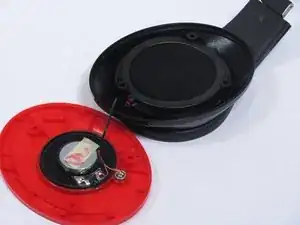

Когда все винты будут удалены, сборку динамика можно сдвинуть вручную. Снимите динамик осторожно, так как провода подключены к нему с обратной стороны.

Опять же, следите, чтобы винты не попадали внутрь самого динамика.

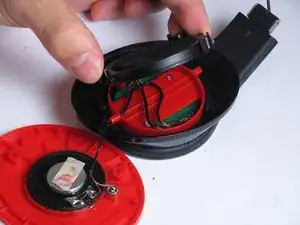

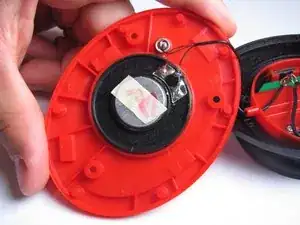

Перевернув сборку динамика, вы увидите соединения проводов динамика с самим динамиком.

Проверьте, что провод цел и нигде не обтрепан.

При необходимости провода можно распаять, чтобы отключить и заменить сборку динамика.

Если чёрная часть непосредственно под сборкой динамика сломана и требует замены, её можно легко снять вручную.

Если вы заменяете динамик на стороне наушников с кнопкой питания (как показано на фото), при сборке убедитесь, что поролон установлен, как показано на первой картинке. Если он будет отсутствовать или неправильно установлен, динамик может давать нежелательные вибрации.
