Замена разъёма для наушников Beats Studio первого поколения

Используя отвёртку Torx T5, удалите чёрные винты с обеих сторон внешней части оголовья.

4 винта (по 2 с каждой стороны) типа Torx T5, длиной 3.5 мм.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать чёрный пластиковый шарнирный элемент непосредственно от оголовья, как показано.

Удалите маленькие металлические петли из их гнёзд. Всего 4 петли, по две с каждой стороны наушников.

Штифты петель могут выскользнуть при снятии чёрного шарнирного элемента на предыдущем шаге. Будьте осторожны, чтобы не потерять штифты.

Используя отвёртку Torx T5, удалите серебристые винты из серебристого сегмента оголовья.

4 винта (по 2 с каждой стороны) типа Torx T5, длиной 4.0 мм.

Используя пластиковый инструмент для вскрытия, аккуратно отожмите подушку оголовья непосредственно от пластиковой части оголовья, как показано. Отожмите пластиковую часть немного, затем перемещайте инструмент для вскрытия боком вдоль оголовья. Повторите с обеих сторон, пока подушка не отделится от верхней пластиковой части оголовья.

Осторожно снимите металлическую пластину с каждого из гнёзд петель с обеих сторон. Они должны сниматься достаточно легко, при условии, что вы удалили петли, как указано в шаге 3.

Поздравляем, вы полностью сняли оголовье! Это облегчит доступ к динамикам, если вы решите продолжить разборку наушников.

Чёрный провод, соединяющий оба динамика, довольно хрупкий! Проверьте, не изношен ли он. Если он изношен, рассмотрите возможность его ремонта с помощью изоленты, спайки или замены.

Защёлкните подушку наушника между большим и указательным пальцем.

Будьте очень осторожны при снятии подушки, так как материал, удерживающий подушку на пластиковой рамке, может легко порваться.

Осторожно тяните подушку непосредственно от чашки наушника.

Внутри подушки находится тонкий кусок поролона, который может выпасть при снятии. Обязательно сохраните его для сборки.

Повторите для другой подушки.

Используйте пластиковый инструмент для вскрытия, чтобы снять чёрное кольцо с динамика. Это позволит получить доступ к винтам на металлическом кольце.

Поздравляем, теперь у вас есть доступ к остальной части динамика!

При повторной сборке чёрное кольцо не может защёлкнуться обратно на динамик так, как оно было снято. Оно должно сначала попасть внутрь чёрной кромки амбушюра. Чёрная кромка находится на задней стороне амбушюра. Пожалуйста, обратитесь к последним двум фотографиям на этом шаге.

Чёрная кромка находится на задней стороне амбушюра.

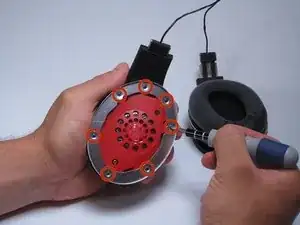

Используйте отвёртку Phillips 00, чтобы убрать винты, удерживающие металлическое кольцо.

Отложите металлическое кольцо в сторону.

7 винтов типа Phillips 00, длиной 3.9 мм.

Используя отвёртку Phillips 0, удалите 3 винта, удерживающие красный блок динамика.

3 винта типа Phillips 0, длиной 8.0 мм.

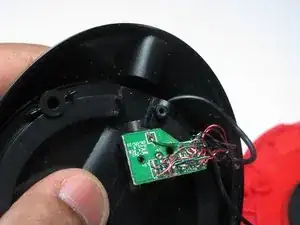

Используйте отвёртку 00, чтобы удалить винт, удерживающий печатную плату с разъёмом для наушников.

1 винт типа Phillips 00, длиной 5.0 мм.

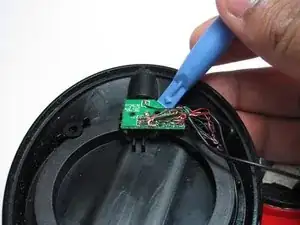

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём для наушников и плату и вынуть их, как показано.

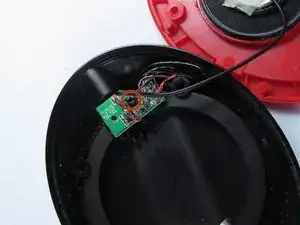

Проверьте провода и убедитесь, что они все правильно присоединены и не коротят и не изношены.

Если необходимо, плату можно выпаять и заменить на новый узел с разъёмом и платой.
