Замена материнской платы Beats Studio первого поколения

Используя отвертку Torx T5, открутите черные винты с обеих сторон внешней части оголовья.

4 винта (по 2 с каждой стороны) типа Torx T5, длиной 3,5 мм.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать черный пластиковый шарнирный элемент прямо от оголовья, как показано.

Удалите маленькие металлические шарниры из их корпусов. Всего 4 шарнира, по два с каждой стороны наушников.

При снятии черного шарнира на предыдущем шаге штифты шарниров могут выскользнуть. Будьте внимательны, чтобы не потерять штифты шарниров.

Используя отвертку Torx T5, открутите серебристые винты из серебристого сегмента оголовья.

4 винта (по 2 с каждой стороны) типа Torx T5, длиной 4,0 мм.

С помощью пластикового инструмента для вскрытия аккуратно отожмите амбушюр оголовья прямо от пластиковой части оголовья, как показано. Подденьте пластиковую часть немного, затем проведите инструментом вбок вдоль оголовья. Повторите по обеим сторонам, пока амбушюр не отделится от верхней пластиковой части оголовья.

Осторожно снимите металлическую полосу с каждого корпуса шарнира с каждой стороны. Они должны сниматься довольно легко, при условии, что вы удалили шарниры, как указано в шаге 3.

Поздравляем, вы полностью сняли оголовье! Это облегчит доступ к динамикам, если вы решите продолжить разборку наушников.

Черный провод, соединяющий два динамика, довольно хрупкий! Проверьте, не изношена ли изоляция. Если она повреждена, подумайте о ремонте с помощью изоленты, спайке провода или его замене.

Защипните амбушюр между большим и указательным пальцами.

Будьте очень осторожны при снятии амбушюра, так как материал, удерживающий амбушюр на пластиковой рамке, может легко порваться.

Осторожно тяните амбушюр прямо от чашки.

Внутри амбушюра находится тонкий кусок поролона, который может выпасть при снятии. Сохраните его для сборки.

Повторите для второго амбушюра.

Используйте пластиковый инструмент для вскрытия, чтобы снять черное кольцо с динамика. Это позволит получить доступ к винтам на металлическом кольце.

Поздравляем, теперь у вас доступ к остальной части динамика!

При сборке черное кольцо нельзя защелкнуть обратно на динамик так, как оно снималось. Сначала его нужно вставить внутрь черной кромки амбушюра. Черная кромка находится на задней стороне амбушюра. Обратитесь к последним двум фотографиям этого шага.

Черная кромка находится на задней стороне амбушюра.

Убедитесь, что вы работаете с динамиком, на котором есть метка «R» — правое ухо. Именно этот динамик необходимо разобрать, чтобы получить доступ к материнской плате.

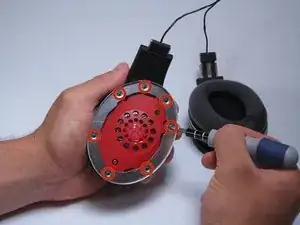

Используйте отвертку Phillips 00, чтобы открутить винты, удерживающие металлическое кольцо.

7 винтов типа Phillips 00, длиной 3,9 мм.

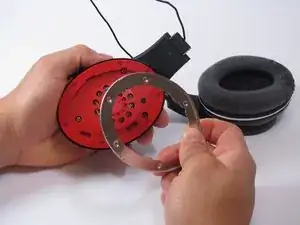

Отложите металлическое кольцо в сторону.

Используя отвертку Phillips 0, удалите 3 винта, удерживающие красную сборку динамика.

3 винта типа Phillips 0, длиной 8,0 мм.

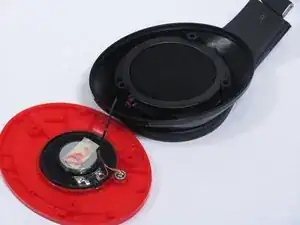

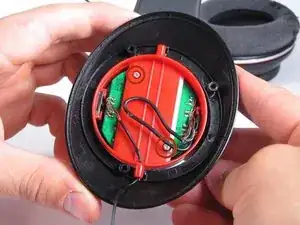

Винты, удаленные на предыдущем шаге, удерживали крышку на месте, так что просто поднимите ее!

Проще простого!

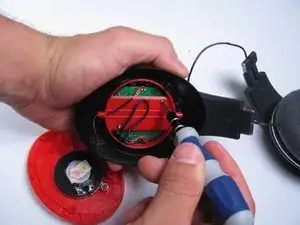

Используйте отвертку Phillips 0, чтобы открутить два винта длиной 6,0 мм, которые удерживают материнскую плату и крышку.

Расположите одну руку на другой стороне (где логотип beats), чтобы при выкручивании двух винтов крышка и материнская плата не вывалились.

2 винта типа Philips 0, длиной 6,0 мм.

После того как винты с другой стороны будут удалены, поверните корпус динамика.

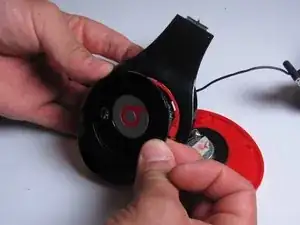

Просто снимите крышку с логотипом beats.

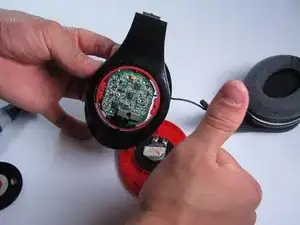

Поздравляем! Вы открыли доступ к материнской плате!!

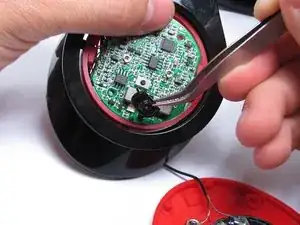

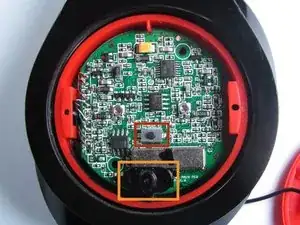

Найдите черный переключатель кнопки питания, затем аккуратно извлеките его пинцетом.

Кнопка отключения звука

Переключатель питания.

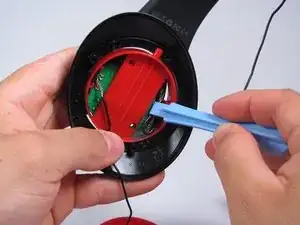

Иногда материнская плата просто выпадает из корпуса. Если этого не произошло, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть или выдавить её.

Поздравляем — у Вас теперь есть доступ к материнской плате!

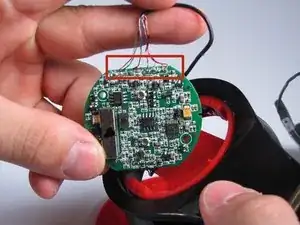

Провода теперь можно распаять, а старую материнскую плату заменить на новую.

Перед пайкой обязательно отметьте или промаркируйте все провода, чтобы точно помнить, куда каждый из них подключается.
