Разборка наушников Apple In-Ear

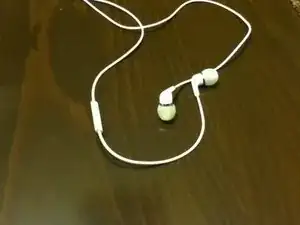

Итак, с этим экземпляром мы будем работать. Насадка на конце немного порвана, но это не имеет значения.

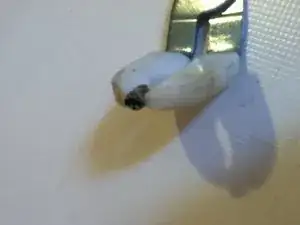

Чтобы открыть корпус головки, мы обернём металлическую часть тряпкой (потому что заботимся о ней).

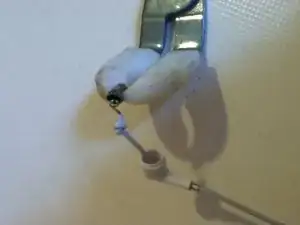

При небольшом усилии металлическая часть снимется, не сломавшись.

Хорошо, давайте заглянем внутрь.

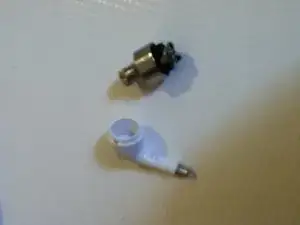

Динамик расположен в металлической части, покрытый резиновым чехлом. Хорошая новость: ничего не склеено, или почти ничего.

Вот динамик с резиновым покрытием. Очень маленькая деталь для такого качественного звука! Мы снимем резину через минуту.

Вот обнажённый динамик. Я не хотел углубляться дальше — планировал использовать этот динамик после разборки.

Вы приговорены к смерти за то, что развели наше любопытство!

На самом деле я не делал этого ради разборки: внезапно правый перестал работать, поэтому я решил поменять головки этих дорогих наушников на головки от моего iTouch, вместо того чтобы потерять 80 долларов. Простите за низкое качество фотографий! Я сделал эти снимки на iTouch4.

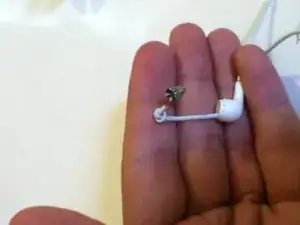

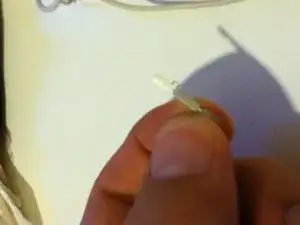

Итак, вот динамик, извлечённый из корпуса. Обратите внимание, что мы не просто перерезали провода! После этого мы всё обратно собрали.

Ладно! Мы разобрались с головкой, теперь перейдём к пульту управления. Лично я заметил, что в интернете мало кто делает разборку пульта.

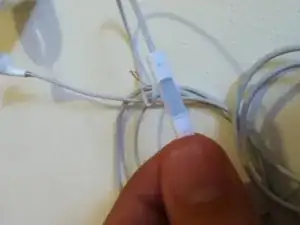

Итак, это пульт. Наверняка вы его видели.

Так как у меня был запасной пульт, я смело его открыл — результат оказался интересным!

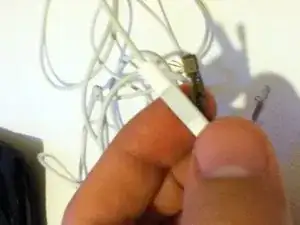

Задняя часть с отверстием отщёлкнулась вместе с этой маленькой металлической деталью, я не уверен, что она делает. Ещё раз — извините за качество фото!

Вот пульт сзади. Не очень привлекательно, так что не стоит слишком воодушевляться.

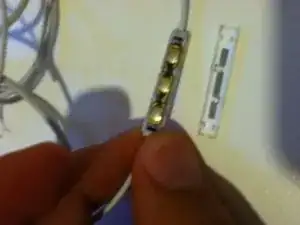

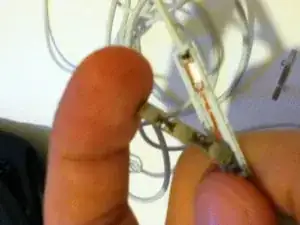

Вот как выглядит внутренняя часть этого пульта. Конструкция такова: оранжевый и красный провода просто проходят через корпус к головкам. Эта металлическая деталь — три кнопки и микрофон. Удивительно, микрофон не находится прямо за отверстием! Он фактически с другой стороны пульта. Почему — непонятно!

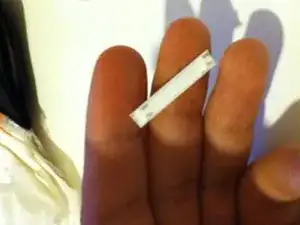

Задняя крышка просто пластик. И мы не видим отверстия для микрофона!! Очень странно!! Ещё раз извините за качество фотографий, на которых нельзя разглядеть детали, поэтому я немного объясню про эту заднюю крышку: это такая конструкция, которая может быть возвращена на место после вскрытия. Так что если у вас проблема с микрофоном, не беспокойтесь — просто откройте его!

Хорошо, кажется, мы закончили. Извините, я не показал хвостовой кабель, возможно, сделаю это в следующих обновлениях.
