Замена штекера разъема Apple EarPods
В этом руководстве показано, как заменить штекер наушников Apple EarPods. Для выполнения этой инструкции пользователю потребуются уверенные навыки пайки. Как и при любых работах с пайкой, следует учитывать испаряющиеся пары и высокую температуру, которые могут возникать во время выполнения проекта. Наушники Apple EarPods хорошего качества, но стоят недешево и их относительно легко починить. Это руководство поможет сэкономить средства и уменьшить отходы, связанные с утилизацией этих наушников. Продолжите следовать шагам этого руководства, чтобы узнать, как отремонтировать ваши Apple EarPods.
Шаг 1

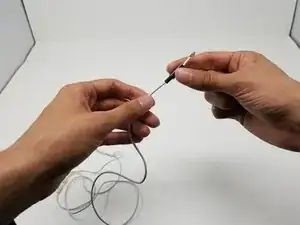

Обрежьте провод на удобную для пользователя длину (желательно близко к старому штекеру).
С помощью стриппера снимите примерно 1–2 см изоляции с конца провода.
Шаг 2
Протяните провод через корпус штекера.
Шаг 3

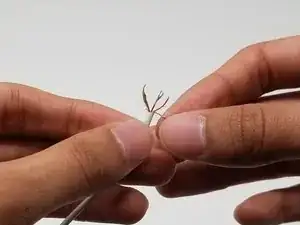

Разделите отдельные провода друг от друга.
Должно получиться 6 отдельных проводов: красный, зелёный, золотой, красно-зелёный, золото-зелёный, красно-золотой
Шаг 4

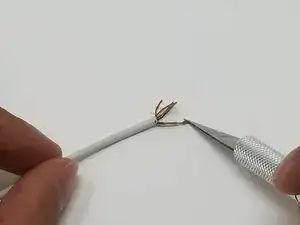

Сожгите изоляционный воск с проводов, несущих сигнал, зажигалкой и/или сотрите его ножом.
Будьте осторожны при удалении изоляционного воска огнём, чтобы не обжечься.
Шаг 5

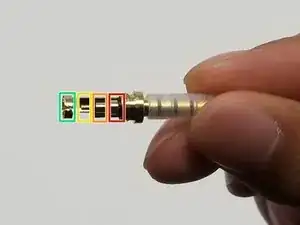

Припаяйте провода к контактам штекера, как показано в шагах ниже. Контакты обозначены цветными рамками на первой картинке. Для правильной техники пайки используйте: Руководство iFixit по пайке

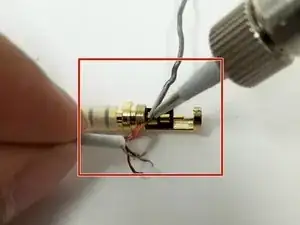

Первый контакт (обозначен красной рамкой) — это общий (земля). Припаяйте провода золото-зелёный, красно-золотой и красно-зелёный. На третьей картинке показано соответствие этому шагу.
Второй контакт (обозначен оранжевой рамкой) — для правого наушника. Припаяйте красный провод.
Третий контакт (обозначен жёлтой рамкой) — для левого наушника. Припаяйте зелёный провод.
Наконец, четвёртый контакт (обозначен зелёной рамкой), который не соединён с остальными, — для микрофона. Припаяйте золотой провод.
Шаг 6
После остывания припоя навинтите корпус штекера.
Перевод руководства с ifixit.com
