Ремонт питающего провода тостера Rival 16131
Это руководство предназначено для ремонта внутреннего питающего провода тостера Rival 16131.
Если тостер не нагревается после нажатия рычага, причиной может быть повреждённый или отсоединённый провод внутри корпуса устройства. Провода соединяют входящее напряжение сети с нагревательным элементом, поэтому они должны быть целыми.
Перед использованием этого руководства убедитесь, что не используете неисправную розетку. Иногда проблема заключается в источнике питания, а не в самом устройстве. Это можно проверить, подключив другое устройство и убедившись, что оно работает. Затем убедитесь, что регулятор потемнения установлен на достаточно высокий уровень для поджаривания хлеба. Наконец, если рычаг нажат, но не фиксируется вниз, перейдите на страницу по устранению неполадок с рычагом тостера, чтобы найти и устранить любые проблемы с рычагом или пружинным механизмом.
Шаг 7 требует припаяния провода внутри корпуса тостера. Пожалуйста, обратитесь к странице «Навыки пайки», чтобы узнать больше об этом процессе. На этой странице содержатся инструкции по пайке, список необходимых инструментов и важные правила техники безопасности.
Перед разборкой убедитесь, что тостер отключён от сети и что он полностью остыл. Даже если нагревательный элемент не светится красным, он всё ещё может вызвать серьёзные ожоги при прикосновении сразу после отключения питания.
Шаг 1
Перед разборкой убедитесь, что тостер отключён от сети.
Переверните тостер и снимите резиновые опорные ножки.
Шаг 2
Используйте крестообразную отвертку Phillips #2, чтобы открутить четыре винта длиной 12 мм на основании корпуса тостера.
Шаг 3
Повернув регулятор лицом к себе, поднимите основание тостера вверх и отведите в сторону, пока основание не окажется чуть выше кромки корпуса. Это отсоединит регулятор потемнения от остальной части тостера.
При сборке тостера убедитесь, что задняя часть регулятора совмещается со слотом как по положению, так и по ориентации (регулятор и слот не являются идеальными кругами — у них есть выемка).
Единственным элементом, удерживающим корпус на тостере сейчас, является серая часть рычага.
Шаг 4
Просуньте руку в корпус и захватите заднюю белую часть рычага.
Держите серый рычаг указательным и средним пальцами обеих рук. Затем потяните его.
Сильная тяга может сломать механизм, который крепит серую ручку к белому рычагу.
Снимите корпус.
Шаг 5
Питающий провод подсоединён к тостеру в области, выделенной на изображении.

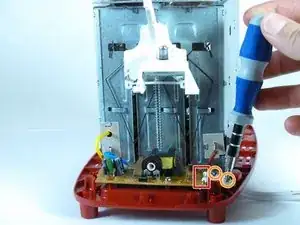

Чтобы освободить провод, открутите два винта длиной 0,5 дюйма и снимите белую скобу.
Шаг 6
Для припайки провода необходимо освободить плату.

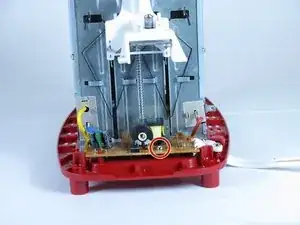

Для этого открутите винт длиной 0,5 дюйма, расположенный в середине платы.

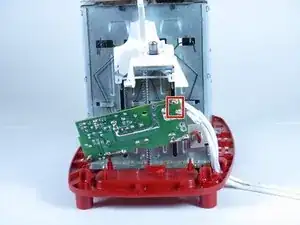

Медленно поднимите плату вверх с тостера, следя за тем, чтобы красные штифты, удерживающие плату на месте, не сломались.
Шаг 7

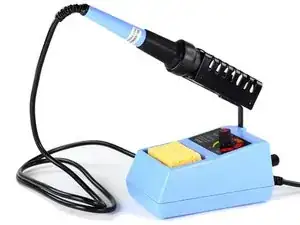

Чтобы повторно подсоединить провод, следуйте этому руководству по пайке.
Руководство по пайке
Заключение
Для повторной сборки устройства выполните вышеуказанные действия в обратном порядке.
Перевод руководства с ifixit.com
