Замена кнопок и разъёмного блока Palm TX

Переверните устройство так, чтобы задняя панель была направлена вперёд.

Используйте отвертку Torx T5, чтобы удалить четыре угловых винта длиной 6,35 мм.

Поверните устройство так, чтобы экран был направлен вперёд.

Вставьте пластиковый инструмент для вскрытия с наклонённым наконечником, направленным вниз, в зазор на левой стороне устройства.

Подденьте по зазору, чтобы ослабить заднюю панель.

Повторите эту операцию для правой стороны.

Осторожно отожмите заднюю панель, чтобы открыть устройство.

Будьте осторожны, чтобы не оборвать провод, соединяющий аккумуляторный блок с материнской платой.

При сборке защёлкните заднюю панель на место, затем вставьте верхнюю крышку.

Используйте пластиковый инструмент для вскрытия, чтобы отлепить аккумуляторный блок от задней панели.

Аккумуляторный блок приклеен к задней панели, поэтому для его удаления может потребоваться значительное усилие.

Используйте паяльник, чтобы отключить провода аккумулятора от материнской платы.

Инструкции по пайке можно посмотреть в Руководстве по пайке.

Потяните вверх лентоподобные кабели, расположенные в правом нижнем углу материнской платы, чтобы отключить их.

Поднимите материнскую плату из устройства.

Материнская плата приклеена к устройству слабым клеем.

Красный провод на изображении не будет подключён к вашему устройству в этот момент.

Ориентируйте устройство боком, как показано на фото.

Легко нажмите на переднюю часть дисплея, чтобы отделить его от передней панели.

Аккумулятор на фото не будет подключён к устройству в этот момент.

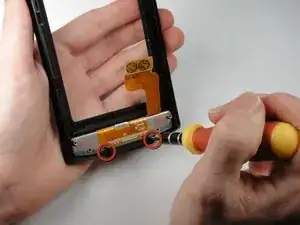

Используйте отвертку Torx T5, чтобы удалить винты длиной 7,75 мм в нижней части устройства.

Для извлечения винтов может потребоваться некоторая манипуляция.

Поднимите блок кнопок и разъёмов с передней панели.
