Замена крышки кнопок Palm m500

Электроника

Прежде чем начать разборку, убедитесь, что у Вас есть необходимые инструменты. Вам потребуются отвертка Torx размером T6, пинцет и инструмент для открытия устройства. Вам нужно будет удалить стилус, заднюю панель, аккумулятор, материнскую плату и LCD-экран, чтобы получить доступ к панели кнопок.

Шаг 1

Уберите стилус с боковой стороны PDA, сдвинув его вверх.

Шаг 2

Удалите 4 винта из углов задней панели устройства, используя отвертку Torx размера T6.

Поместите винты в пластиковый пакет или другое безопасное место.

Шаг 3

Вставьте край пластикового инструмента для открытия между задней панелью и черным держателем стилуса.

Осторожно и с усилием подденьте панели.

Шаг 4

Используйте пинцет, чтобы отключить кабель аккумулятора от разъема материнской платы.

Аккуратно удалите аккумулятор из материнской платы, потянув его вверх большим и указательным пальцами.

Аккумулятор может быть трудно удалить из-за легкого клея на задней стороне. Может потребоваться некоторое усилие, чтобы поддеть аккумулятор пальцами от материнской платы.

Шаг 5

Используйте пластиковый инструмент для открытия, чтобы поддеть оранжевый зажим от материнской платы.

Используйте пластиковый инструмент внизу устройства, чтобы поддеть материнскую плату от передней панели.

Осторожно и с усилием поднимите материнскую плату от передней панели, используя большой и указательный пальцы.

Шаг 6

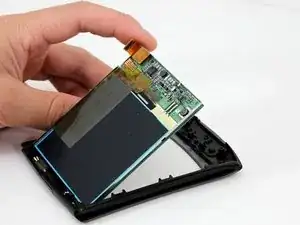

Потяните LCD-экран вверх от нижней части устройства, используя указательный палец.

LCD-экран легко отсоединится от передней панели.

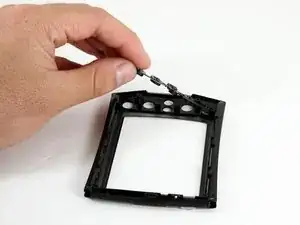

Шаг 7

Перевод руководства с ifixit.com
