Замена материнской платы Palm

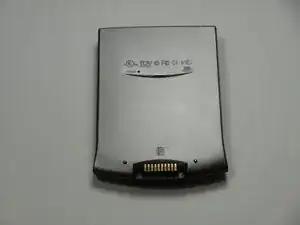

Положите устройство лицевой стороной вниз на поверхность.

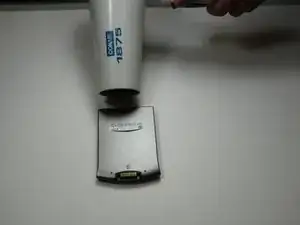

Нагревайте левые и верхние кромки феном в течение одной минуты.

Перемещайте фен туда и обратно, чтобы равномерно прогреть поверхность.

Внимание: прямой нагрев экрана может расплавить или деформировать его.

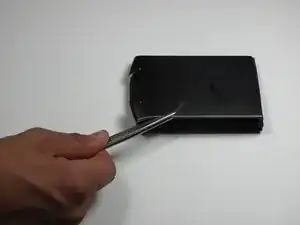

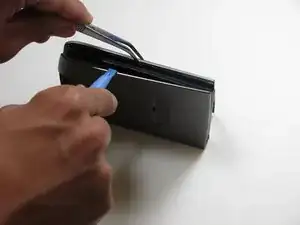

Держите Palm пинцетом правой стороной вниз на его боку.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть переднюю и заднюю крышки.

Если открыть не удаётся, возможно, потребуется дополнительно прогреть феном.

Не прикасайтесь к корпусу руками — он будет горячим!

Оставьте пластиковые инструменты между передней и задней крышками.

Поверните Palm и повторите шаги 2 и 3 для правых и задних кромок.

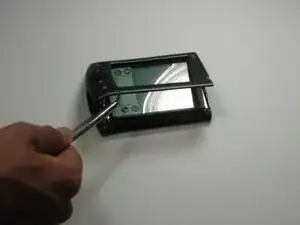

Теперь с помощью пластиковых инструментов подденьте переднюю и заднюю крышки.

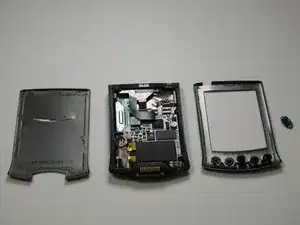

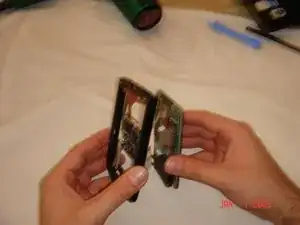

Полностью разъедините переднюю и заднюю крышки.

Кнопка питания выпадет после снятия крышек. Не потеряйте её.

Чтобы отделить экран от материнской платы, необходимо отсоединить шлейф, присоединённый к экрану.

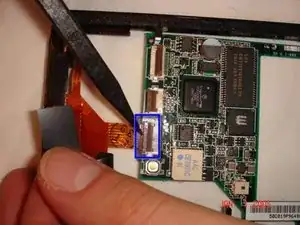

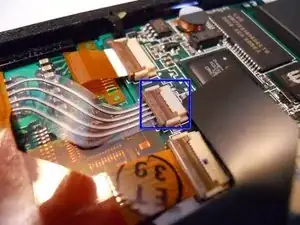

Для этого с помощью пинцета отогните защёлку кабеля, которая соединяет шлейф с экраном.

После подъёма защёлки аккуратно отсоедините шлейф пинцетом.

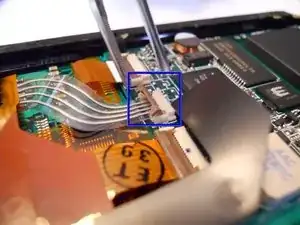

Теперь поднимите соседнюю защёлку аналогичным образом, используя пинцет.

После подъёма защёлки аккуратно удалите второй шлейф пинцетом.

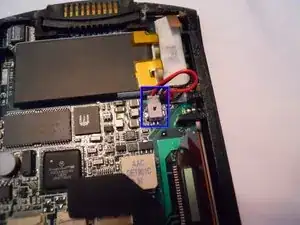

Перед снятием экрана нужно отсоединить ещё один провод — разъём аккумулятора.

Сжмите разъём, прикреплённый к проводу, пинцетом и аккуратно потяните.

Не тяните за провод.

Теперь, когда оба шлейфа и провод отключены, приложите давление вниз к аккумулятору. Аккуратно поверните рамку так, чтобы аккумулятор мог пройти через отверстие.

Поднимите чёрную защитную лопатку, закрывающую шлейф, рукой.

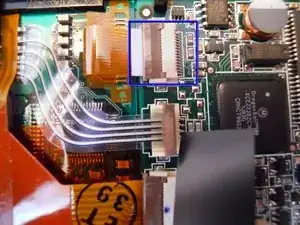

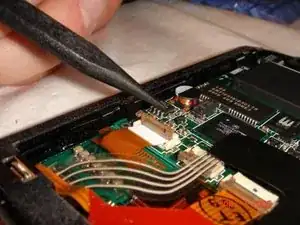

С помощью медиатора поднимите зелёную защёлку кабеля.

Аккуратно извлеките шлейф из защёлки.

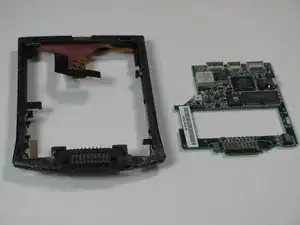

Выдавите материнскую плату из корпуса руками.

Если плата значительно гнётся, попробуйте нажать с другого угла.
