Замена дисплея Palm TX

Поверните устройство так, чтобы дисплей был обращён вперёд.

Достаньте стилус с правой стороны.

Переверните устройство так, чтобы задняя панель была обращена вперёд.

Используйте отвёртку Torx T5, чтобы удалить четыре угловых винта длиной 6,35 мм.

Поверните устройство так, чтобы дисплей был обращён вперёд.

Вставьте пластиковую инструмент со скошенным концом, направленным вниз, в щель с левой стороны устройства.

Подденьте инструментом по всей щели, чтобы ослабить заднюю панель.

Повторите процесс с правой стороны.

Аккуратно подденьте заднюю панель, чтобы открыть устройство.

Следите за тем, чтобы не повредить провод, соединяющий блок батареи с материнской платой.

При сборке установите заднюю панель на место, защёлкнув её, а затем вставьте верхнюю крышку.

Используйте пластиковый инструмент, чтобы отсоединить блок батареи от задней панели.

Блок батареи приклеен к задней панели, поэтому его демонтаж может потребовать определённых усилий.

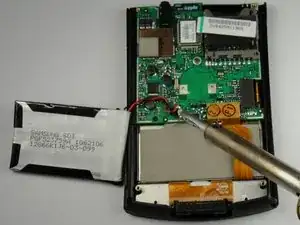

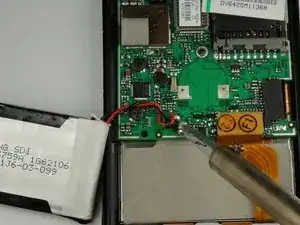

Используйте паяльник, чтобы отпаять провода батареи от материнской платы.

Инструкции по пайке можно найти в руководстве по пайке.

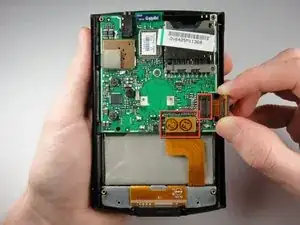

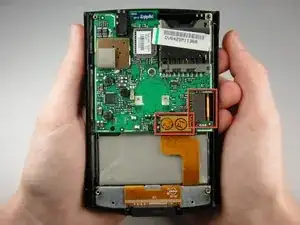

Потяните вверх за шлейфы, расположенные в нижнем правом углу материнской платы, чтобы отключить их.

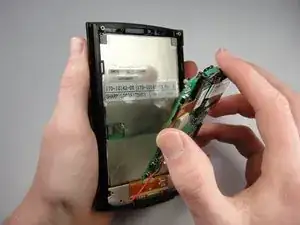

Поднимите материнскую плату из устройства.

Материнская плата слегка приклеена к корпусу устройства.

Красный провод на изображении в этот момент не будет подключён к Вашему устройству.

Поверните устройство боком, как показано на изображении.

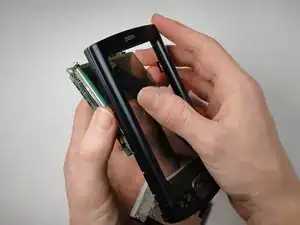

Аккуратно нажмите на переднюю часть дисплея, чтобы отделить его от передней панели.

Батарея на изображении в этот момент не будет подключена к устройству.
