Замена передней панели Palm TX

Ориентируйте устройство так, чтобы дисплей был обращён вперёд.

Извлеките стилус из правой стороны.

Переверните устройство так, чтобы задняя панель была обращена вперёд.

Используйте отвёртку Torx T5, чтобы выкрутить четыре угловых винта длиной 6,35 мм.

Поверните устройство так, чтобы дисплей был обращён вперёд.

Вставьте пластиковый инструмент для вскрытия с наклонённым наконечником, направленным вниз, в щель на левой стороне устройства.

Подденьте вдоль щели, чтобы ослабить заднюю панель.

Повторите тот же процесс для правой стороны.

Осторожно подденьте заднюю панель, чтобы открыть устройство.

Осторожно, не повредите провод, соединяющий батарейный блок с платой.

При сборке защёлкните заднюю панель на место, затем установите верхнюю крышку.

Используйте пластиковый инструмент для вскрытия, чтобы оторвать батарейный блок от задней панели.

Батарейный блок приклеен к задней панели, поэтому его извлечение может потребовать значительных усилий.

Тяните строго вверх за ленточные кабели, расположенные в правом нижнем углу платы, чтобы отключить их.

Поднимите плату из устройства.

Плата приклеена к корпусу слабо.

Красный провод на фотографии в этот момент не будет подключён к вашему устройству.

Ориентируйте устройство боком, как показано на фото.

Лёгким нажатием сдвиньте переднюю часть дисплея, чтобы отделить её от передней панели.

Батарея на фотографии в этот момент не будет прикреплена к устройству.

Используйте отвёртку Torx T5, чтобы выкрутить винты длиной 7,75 мм в нижней части устройства.

Для извлечения винтов может потребоваться небольшая манипуляция.

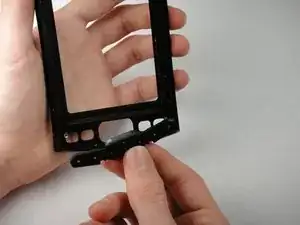

Поднимите сборку кнопки и разъёма с передней панели.

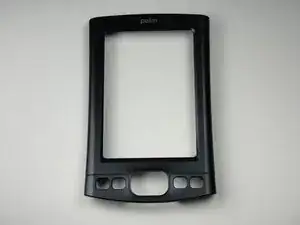

Снимите резиновые кнопки с передней панели.
