Замена кнопки питания Palm TX

Разместите устройство так, чтобы экран был направлен вперед.

Извлеките стилус с правой стороны.

Переверните устройство так, чтобы задняя панель была направлена вперед.

Используйте отвертку Torx T5, чтобы выкрутить четыре угловых винта длиной 6,35 мм.

Поверните устройство так, чтобы экран был направлен вперед.

Вставьте пластиковый инструмент для открытия с наклонным наконечником вниз в щель на левой стороне устройства.

Подденьте вдоль щели, чтобы ослабить заднюю панель.

Повторите этот процесс для правой стороны.

Аккуратно подденьте заднюю панель, чтобы открыть устройство.

Будьте осторожны, чтобы не порвать провод, соединяющий аккумуляторный блок с материнской платой.

При сборке защёлкните заднюю панель на место, затем установите верхнюю крышку.

Используйте пластиковый инструмент для открытия, чтобы отделить аккумуляторный блок от задней панели.

Аккумуляторный блок приклеен к задней панели, поэтому его снятие может потребовать значительных усилий.

Используйте паяльник, чтобы отпаять провода аккумулятора от материнской платы.

Инструкции по пайке см. в Руководстве по пайке.

Снимите лента-провода, находящиеся в нижнем правом углу материнской платы, потянув их строго вверх.

Поднимите материнскую плату и извлеките её из устройства.

Материнская плата приклеена слабым клеем к корпусу.

Красный провод на фотографии в этот момент не будет прикреплён к вашему устройству.

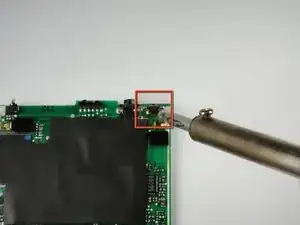

Переверните материнскую плату так, чтобы чёрная резиновая крышка была сверху. Кнопка питания расположена в верхнем правом углу.

Удалите кнопку с помощью паяльника.

Инструкции по пайке см. в Руководстве по пайке.
