Замена отпечатка пальца uAttend bn6000
Сканер отпечатков пальцев считывает отпечаток пальца сканируемого сотрудника. Это руководство покажет вам, как удалить и заменить сканер отпечатков пальцев. Будьте осторожны, чтобы не повредить стеклянный экран сканера.
Шаг 1
Убедитесь, что устройство отключено перед началом.
Переверните устройство.
Удалите четыре винта PH #2 длиной 10 мм, поворачивая отвертку против часовой стрелки, полностью извлекая винт из корпуса.
Шаг 2
Осторожно разделите две крышки, потянув их в разные стороны.
Шаг 3

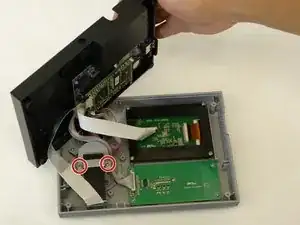

Удалите два винта PH #1 длиной 7 мм с крепления сканера отпечатков пальцев, поворачивая отвертку против часовой стрелки, полностью извлекая винт из корпуса.

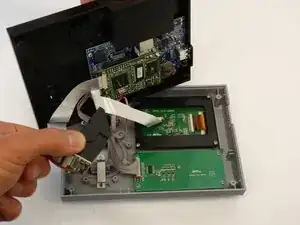

Удалите сборку сканера отпечатков пальцев из устройства, подняв сканер вверх и прочь от корпуса устройства.
Шаг 4

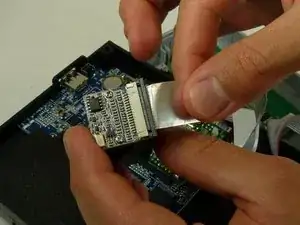

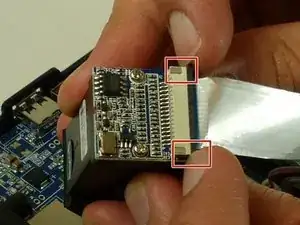

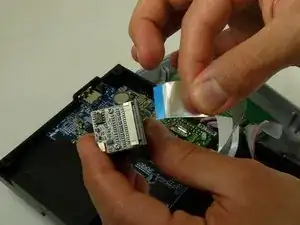

Отключите разъем ZIF, аккуратно приподняв маленький замковый клапан с помощью ногтя. Затем вытяните шлейф вверх и в сторону, выходя из разъема.
Заключение
Чтобы собрать обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
