Замена экрана Palm m 100
В этом руководстве приведены инструкции и визуальные материалы по замене экрана.
Шаг 1

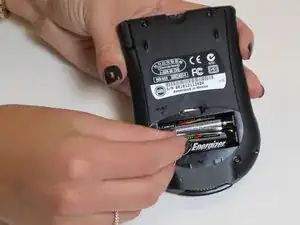

Удалите батареи.
Шаг 2

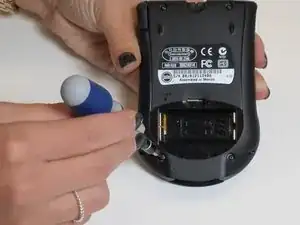

Используя отвертку Torx 5, открутите четыре винта, расположенные на задней крышке устройства, вращая против часовой стрелки. Отложите винты в сторону.
Шаг 3
Снимите заднюю крышку, осторожно поднимая её снизу.
Шаг 4

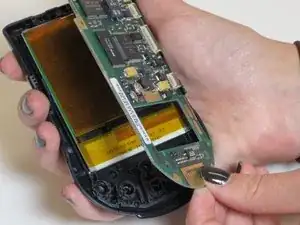

Осторожно приподнимите плату, что также поднимет экран. Делайте это аккуратно, чтобы не повредить разъемы.
Поднимите левую сторону платы и откройте её, как книгу.
Шаг 5

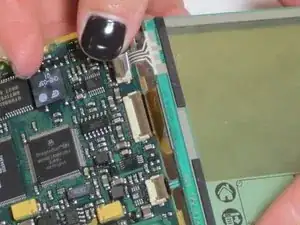

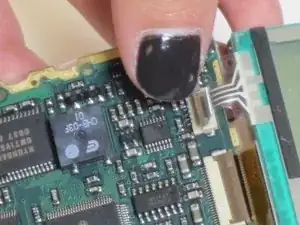

Осторожно отключите три разъема, расположенные в правой части платы.
Аккуратно вытащите кабели с помощью лопатки.
Отделите экран от платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
