Замена экрана Palm IIIxe

Переверните устройство так, чтобы оно оказалось экраном вниз, и извлеките стилус и крышку батарейного отсека.

Снимите две батарейки, потянув за чёрную тканевую петлю.

Помните: при установке батарей оставляйте петлю под ними, чтобы в будущем было проще извлекать батареи.

Если петля не видна, используйте отвёртку с плоским лезвием и осторожно подденьте батареи, нажимая на положительный контакт (противоположный пружине).

Рекомендуется проводить разборку над противнем, чтобы не потерять мелкие детали. Пакеты с застёжкой отлично подходят для хранения четырёх маленьких винтов в одном месте.

С помощью крестовой отвертки Philips #0 или #00 найдите и выкрутите четыре винта, удерживающие заднюю крышку устройства.

Обязательно храните эти винты в пакете или в другом безопасном месте, чтобы не потерять их.

Возьмите пластиковый инструмент для открывания и вставьте в зазор между двумя крышками, затем отщёлкните крышку и отложите её в сторону.

Возможно, придётся сделать это в нескольких местах по периметру, чтобы освободить все защёлки, но крышка должна сниматься при небольшом усилии.

Это деликатная деталь, возможно потребуется лупа.

Найдите коричневый серийный разъём с левой стороны устройства. Используя бит для плоской отвёртки, отведите маленькие защёлки (по одной с каждой стороны) наружу, как показано на фото.

Они должны выступать примерно на 1/16 дюйма (1,5 мм).

Затем возьмите пинцет и аккуратно извлеките серийную ленту, как показано.

Она гибкая, но не сгибайте её взад‑вперёд слишком часто — она может переломаться.

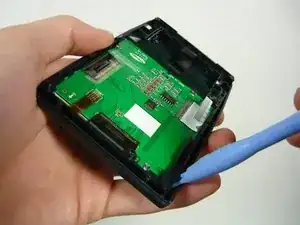

Возьмите пластиковый инструмент для открывания и аккуратно отожмите плату от пластиковых защёлок по периметру в указанных местах.

Также необходимо отжать плату от батарейного отсека (фото 2).

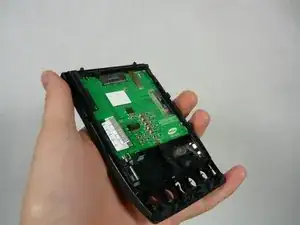

Теперь осторожно поднимите плату с правой стороны и положите её на ткань.

При обратной установке платы сначала вставьте её под левые защёлки под углом, затем аккуратно прижмите правую сторону вниз (фото 3). Также отведите серийную ленту в сторону.

С помощью пинцета или пальцев снимите полоску физических кнопок.

Если какие‑то кнопки упадут с полоски, просто установите их обратно: они имеют определённую ориентацию, поэтому не прикладывайте силу; обратите внимание на форму отверстия в кнопке.

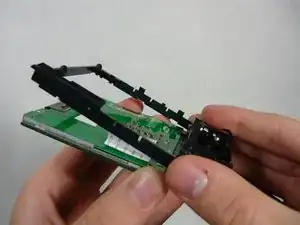

Используйте инструмент для открытия iPod, чтобы отжать крышку от внутренней пластиковой рамки; внутренняя рамка и экран вынутся вместе.

Это также можно сделать только ногтями, если желаете.

Отложите переднюю крышку в сторону.

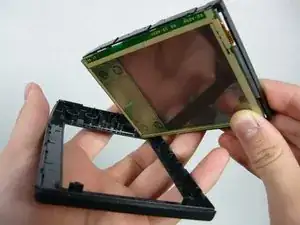

Экран и внутренняя рамка должны легко разъединиться. Положите экран на ткань.

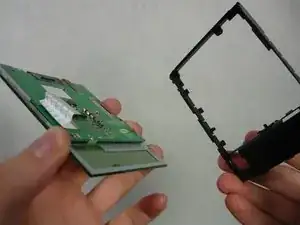

Для сборки: возьмите сборку рамки/экрана и совместите её верхний левый угол с соответствующим углом передней крышки. (показаны два ракурса)

Будьте осторожны, не наклоняйте экран слишком сильно — он может выпасть из пластиковой рамки.

Теперь прижмите две части друг к другу. После соединения держите экран лицевой стороной вниз, так как он может снова выпасть.
