Замена материнской платы Palm m105
Убедитесь, что у вас есть новая материнская плата перед началом. Обратитесь к этим сайтам для покупки запасных частей: http://www.palmmediccanada.com/pm1xx.htm или http://www.directfix.com/category/_PM1.h...
Шаг 1

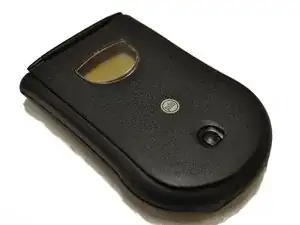

Начните с целого устройства Palm m105.
Шаг 2

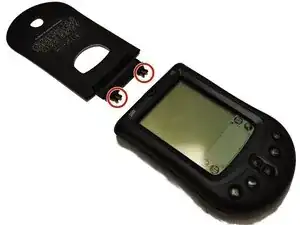

Удалите защитную крышку, потянув ее вверх от края.
Две защелки выпрыгнут.
Шаг 3

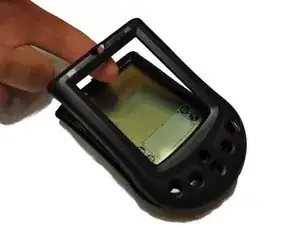

Снимите лицевую панель. Есть язычок, который нужно потянуть вверх, как показано на картинке.
Лицевая панель легко снимется.
Шаг 4

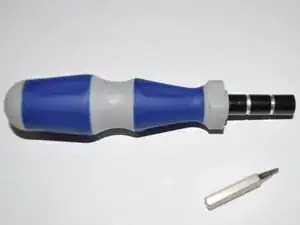

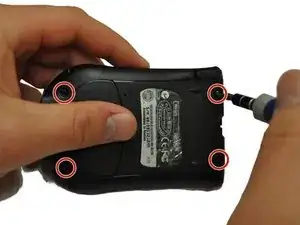

С помощью отвертки с головкой T5 удалить четыре винта, расположенные на задней панели устройства, поворачивая против часовой стрелки.
Ссылка для покупки этой отвертки находится здесь.
Шаг 5

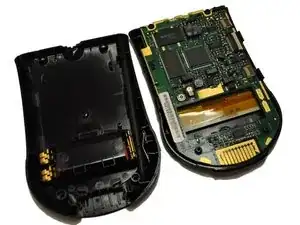

Так выглядит устройство после удаления винтов и открытия корпуса.
Шаг 6

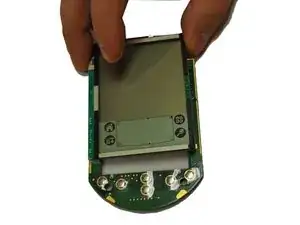

Материнская плата и экран легко вынимаются из задней части корпуса.
Будьте осторожны, выполняя этот шаг, компоненты хрупкие.
Шаг 7

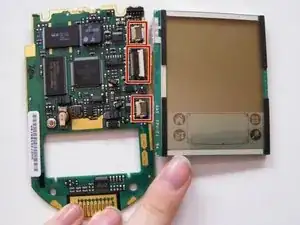

Чтобы снять экран с материнской платы, необходимо поднять три язычка.
Этот шаг следует выполнять очень осторожно, так как он хрупкий.
Когда все три язычка поднимутся, материнская плата и экран отделятся легко.
Шаг 8
Перейдите по этой ссылке для замены материнской платы Palm m105

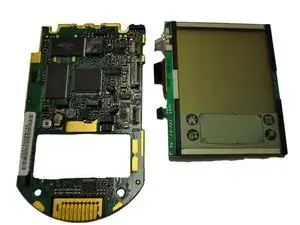

Теперь, когда экран и материнская плата разделены, вы можете утилизировать разбитый экран. Наилучший способ утилизации разбитого экрана: переработка
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
