Замена материнской платы Palm IIIxe

Переверните устройство так, чтобы экран был вниз, и извлеките стилус и крышку батарейного отсека.

Снимите две батареи, потянув за чёрную тканевую ленту.

При установке батарей размещайте ленту под ними, чтобы в будущем было легче извлечь батареи.

Если лента не видна, используйте биту плоской отвертки и аккуратно подденьте батареи, надавив на положительный контакт (противоположный пружине).

Рекомендуется разбирать устройство над противнем, чтобы не потерять мелкие детали. Пакеты с застёжкой отлично подходят для хранения четырёх мелких винтов в одном месте.

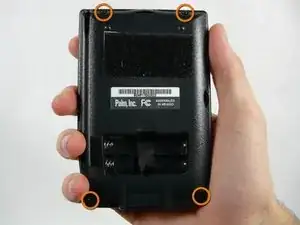

Используя крестовую отвертку Philips #0 или #00, найдите и выкрутите четыре винта, крепящие заднюю крышку устройства.

Храните эти винты в пакете или в другом надёжном месте, чтобы не потерять их.

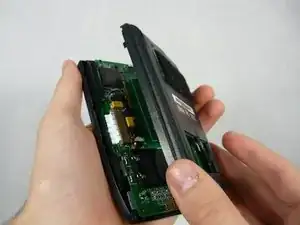

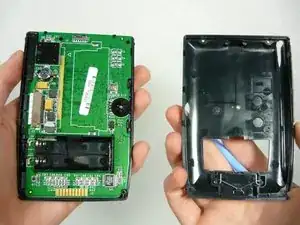

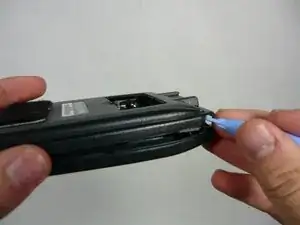

Возьмите пластиковый инструмент для вскрытия и вставьте его в зазор между двумя крышками, чтобы отщёлкнуть крышку, затем отложите её в сторону.

Возможно, потребуется проделать это в нескольких местах по периметру, чтобы освободить все защёлки, но крышка должна сниматься при небольшом усилии.

Это деликатная деталь и может потребоваться лупа.

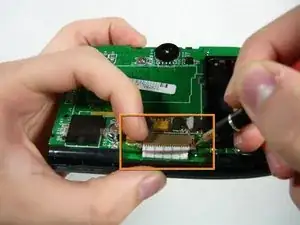

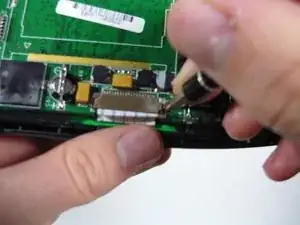

Найдите коричневый последовательный разъём на левой стороне устройства. Используя биту плоской отвертки, отодвиньте маленькие защёлки (по одной с каждой стороны) наружу в вашу сторону, как показано на фото.

Они должны выдвинуться примерно на 1/16 дюйма (1,5 мм).

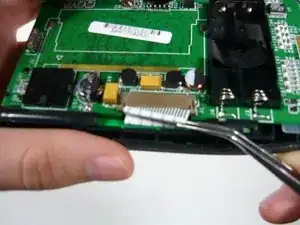

Затем возьмите пинцет и аккуратно извлеките последовательный контакт, как показано.

Он гибкий, но не сгибайте его туда-сюда слишком часто — он может сломаться.

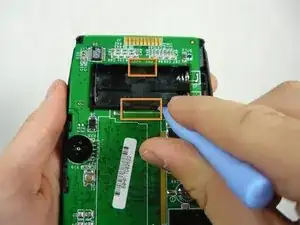

Возьмите пластиковый инструмент для вскрытия и аккуратно отожмите плату из пластиковых защёлок по периметру, расположенных, как показано.

Также необходимо отжать плату от корпуса батарейного отсека (фото 2).

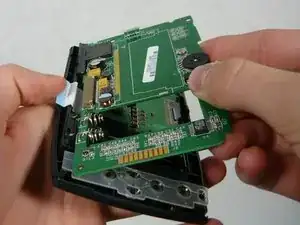

Теперь аккуратно приподнимите плату с правой стороны и положите её на ткань.

При повторной установке платы вставляйте её под левые защёлки под углом, затем аккуратно прижмите правую сторону вниз (фото 3). Также уберите последовательный контакт с пути.
