Замена экрана Palm m105
Этот гид поможет вам снять и заменить экран устройства Palm m105.
Palm m105 оснащён ЖК-экраном с тонкой пластиковой защитой. Он позволяет стилусу взаимодействовать с различными приложениями и отображает необходимую информацию для КПК. Проблемы могут возникнуть из-за дешёвых проводов экрана и повреждения пластиковых дигитайзеров, вызванных использованием стилуса с течением времени. В результате устройство может стать непригодным для использования, так как ничего не отображается. Это почти всегда означает необходимость замены экрана, но вы также можете обратиться к странице по устранению неисправностей Palm m105, чтобы увидеть, мешают ли другие проблемы его корректной работе. Также убедитесь, что перед началом работы вы извлекли две батареи AAA.
Шаг 1

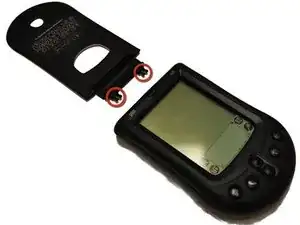

Откройте защитную крышку и потяните её прямо от устройства, чтобы освободить два зажима.
Шаг 2
Чтобы снять лицевую панель, найдите вкладку в верхней части устройства.
Поднимите вкладку вверх пальцем.
Вкладка освобождается легко. Прилагать чрезмерные усилия не требуется.
Шаг 3

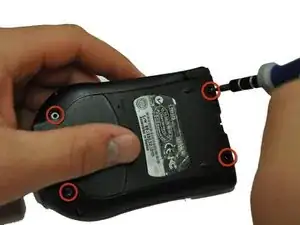

С помощью отвертки Torx T5 открутите четыре винта, расположенные на задней панели устройства.
После удаления винтов устройство разделяется на две части (пустая задняя крышка и задний корпус, содержащий основные компоненты).
Шаг 4
Будьте осторожны на этом шаге. Материнская плата и экран соединены хрупкими кабелями.
Медленно поднимите материнскую плату и экран из заднего корпуса.
Осторожно держите экран назад, чтобы увидеть кабели между ним и материнской платой.
Шаг 5

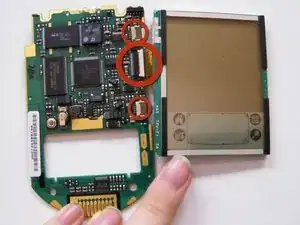

Отсоедините экран от материнской платы, осторожно потянув за три вкладки.
Будьте осторожны. Эти вкладки хрупкие.

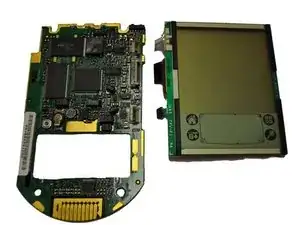

Материнская плата и экран отделяются, как только три вкладки освобождены.
Утилизируйте старый экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
