Oculus Rift CV1 - открыть

Первый шаг — снять поролон вокруг Oculus.

Поролон приклеен к пластиковой рамке, которая защёлкивается на основном корпусе. Нужно снимать поролон и пластиковую рамку вместе.

В удалении этой детали нет сложности. Насколько я вижу, она даже не защёлкнута. Просто уложена внутри корпуса.

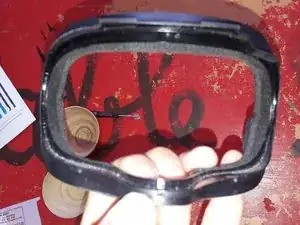

На первой фотографии показана деталь после снятия

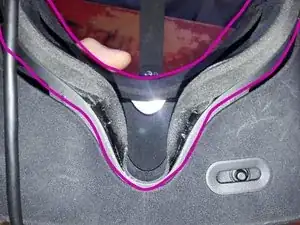

На второй фотографии — границы этой детали на корпусе

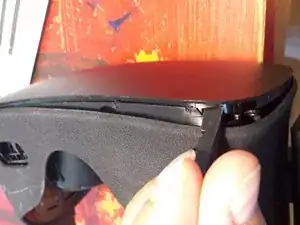

Третья фотография показывает, как кабель проходит под поролоном. То есть снятие поролона не влияет на кабель.

Второй шаг — отсоединить кабель Oculus.

В корпусе подключён один кабель, похожий на обычный HDMI-кабель.

Вам нужно аккуратно вытянуть этот кабель.

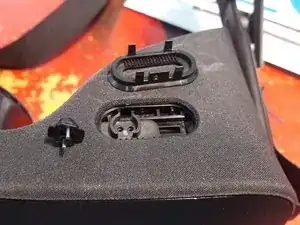

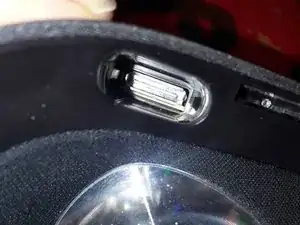

Первая фотография показывает гнездо после того, как кабель отключён

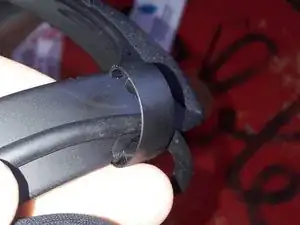

Дополнительно нужно снять пластиковую клипсу, которая удерживает кабель на рамке очков (показана на фотографии 2)

Здесь всё становится серьёзнее. Теперь мы пытаемся снять маску внутри Oculus (показано на первой фотографии).

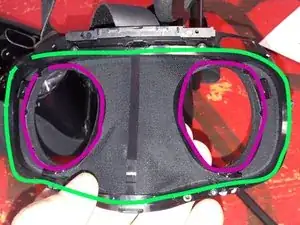

Маска состоит из трёх частей (см. вторую фотографию): 1. наружная пластиковая рамка (зелёная), 2. две внутренние пластиковые рамки (фиолетовые), 3. чёрная ткань.

Обе рамки зафиксированы на корпусе, их нужно освободить.

В следующих шагах мы покажем, как их освободить.

Наружная рамка закреплена 6 винтами и несколькими защёлками. Сначала нужно выкрутить винты.

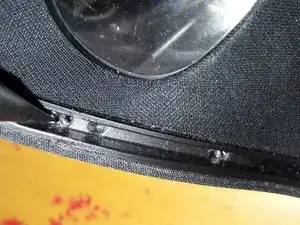

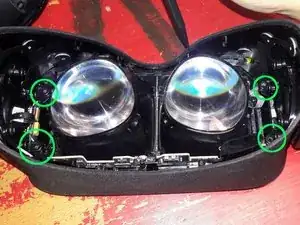

Положения винтов показаны на первой фотографии и детализированы на остальных снимках.

Вам понадобится очень маленькая отвёртка T3 Torx, чтобы их снять. Мне пришлось купить специальную, так как моя была слишком толстой.

В дополнение к винтам, у наружной рамки маски имеются защёлки по левому и правому краю.

Это видно на первой фотографии.

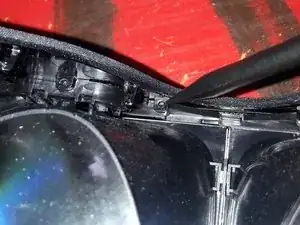

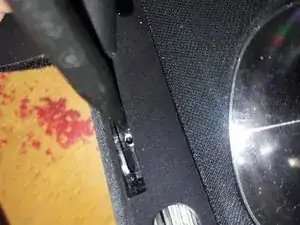

Чтобы снять их, я вставил силиконовый инструмент для вскрытия, как показано на второй фотографии, и сдвинул его в положение, показанное на третьей фотографии.

Внутренние рамки плотно зажаты на линзах тремя защёлками. Их *не* просто освободить.

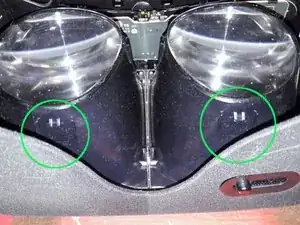

Первая фотография показывает защёлки на внутренней рамке (после её снятия)

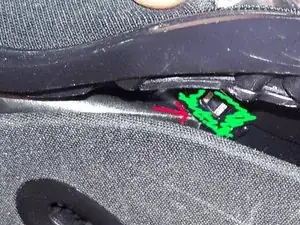

Вторая и третья фотографии показывают 3 из 6 гнёзд защёлок (после снятия маски)

Следующий шаг показывает, как я освободил первую из шести защёлок

Эта часть действительно хитрая. Предполагаю, есть много способов, вот тот, который я придумал.

После того как наружная рамка освобождена (как в предыдущих шагах), можно слегка потянуть рамку, чтобы увидеть одну из шести защёлок. Как показано на фотографии 1.

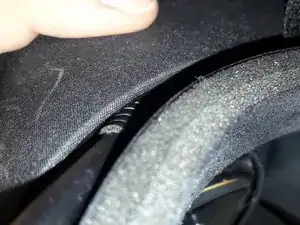

Используя форму носа, можно подвести инструмент для вскрытия под эту защёлку.

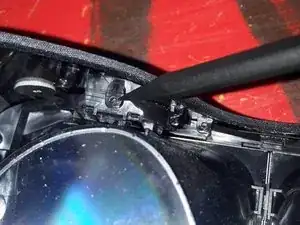

Положение инструмента показано на первой фотографии.

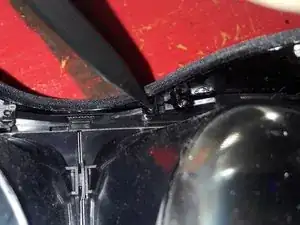

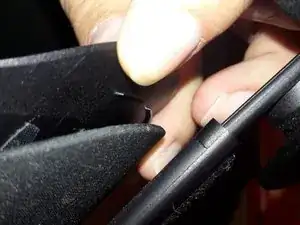

На второй фотографии я попытался показать, как инструмент скользит под защёлку (выделено зелёным).

Доступ непростой, поэтому и операция непростая. Мне также было трудно сфотографировать процесс. Поэтому я добавил третью фотографию; надеюсь, на одной из них вы увидите необходимое.

После освобождения первой защёлки остальные становятся легче доступными.

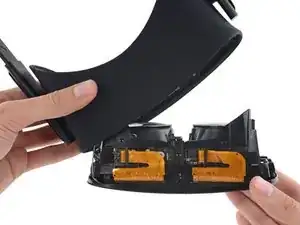

Теперь, когда внутренняя маска снята, вы можете увидеть внутренности вашего Oculus.

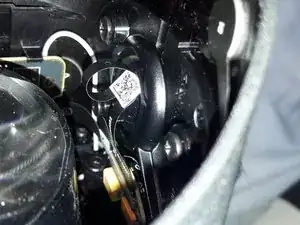

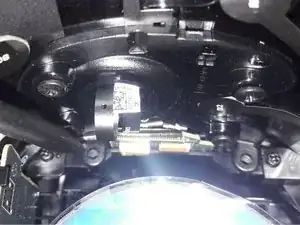

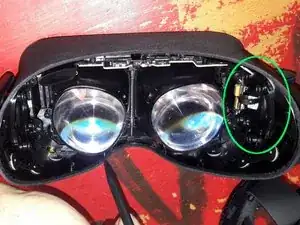

В частности видно, что задний ленточный кабель полностью повреждён и порван (зелёная часть на первой фотографии).

Согласно другим источникам в интернете, включая разборку iFixit, далее следует освободить электронный блок из корпуса, как показано на (заимствованной) третьей фотографии.

К сожалению, мне не удалось полностью этого добиться. См. ниже проблему.

Есть 4 основных винта, которые крепят электронный блок к корпусу.

На фотографиях этого шага показаны отверстия под винты после их снятия.

Я использовал стандартную отвёртку, чтобы легко их выкрутить.

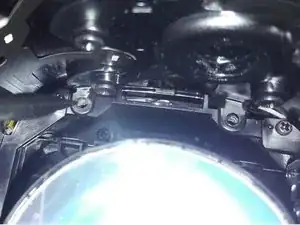

Как минимум два крошечных винта крепят электронную рамку к очкам. Их видно на фотографиях 1 и 2.

Ещё один винт держит кнопку регулировки линз, который нужно будет снять в следующем шаге. Его видно на фотографии 3.

Я использовал отвёртку T3 Torx для их выкручивания.

Учтите, что для выполнения этого шага нужно было выкрутить один винт на предыдущем шаге.

Вам понадобится инструмент для вскрытия, чтобы разобрать кнопку регулировки линз.

Фотографии говорят сами за себя.

На этом этапе вы почти сможете вынуть электронную рамку из очков (см. фотографию 1).

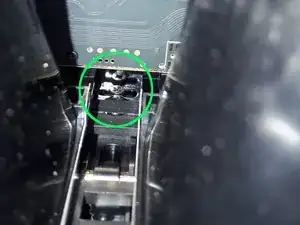

Но на верхней стороне очков есть один недоступный винт, до которого я не знаю, как добраться (см. фотографии 2 и 3).

Если кто-то знает, как это сделать, пожалуйста, свяжитесь со мной — я продолжу этот урок.

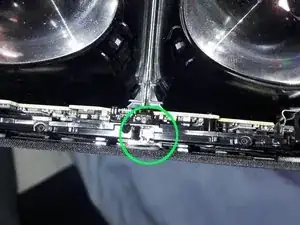

Как видно, поддевание монтажным инструментом между электронной рамкой и очками подтверждает, что в месте, где находится этот винт, есть что-то, что нужно отжать/освободить.

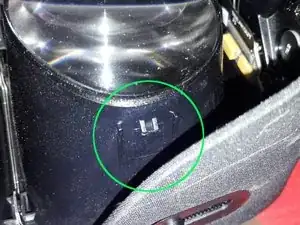

На этой другой заимствованной фотографии (изображение 2) видно, что там имеется гнездо либо для винта, который я не могу выкрутить, либо для фиксатора, устройство которого мне непонятно.
