Замена передней панели с кнопками Samsung TFT Color YP-T7J

Удалите 2 винта на задней крышке крестовой отверткой PH0.

Удалите по одному винту с каждой стороны устройства крестовой отверткой.

С помощью набора для открывания из пластика вставьте приподнимающий конец инструмента в щель, образовавшуюся после удаления винтов.

Аккуратно подденьте заднюю крышку. Вставьте пластиковый инструмент между стыками крышки.

После снятия задней крышки станет видна батарея.

Отойдите батарею от корпуса устройства.

ПРИМЕЧАНИЕ: батарея всё ещё должна быть подсоединена к устройству

Отключите соединительные кабели батареи.

ПРИМЕЧАНИЕ: теперь батарея должна быть полностью отсоединена от устройства.

После снятия батареи будет видна плата.

Открутите 4 винта на металлической пластине крестовой отверткой.

Разъем USB теперь можно снять с устройства.

С помощью крестовой отвертки удалите два винта на материнской плате.

Вставьте поддевной инструмент между передней панелью и материнской платой.

Аккуратно отделите переднюю панель.

После открытия передней панели вы увидите гибкую ленту, соединяющую кнопки с материнской платой.

ВНИМАНИЕ: не отрывайте гибкую ленту от материнской платы.

Осторожно поднимите пластиковую защёлку, которая фиксирует гибкую ленту на плате.

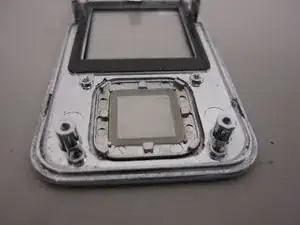

После отделения передней панели от устройства найдите четыре винта в металлической пластине.

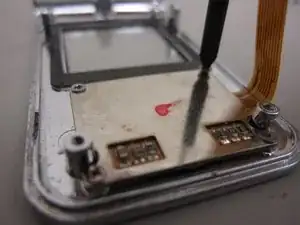

С помощью маленькой крестовой отвертки отвинтите четыре винта.

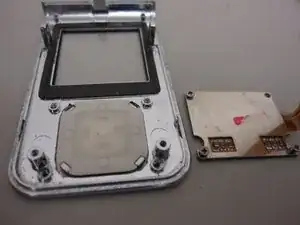

Снимите металлическую крышку.

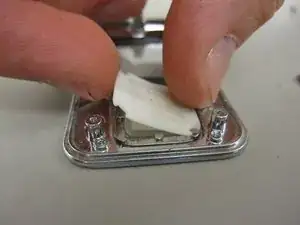

Снимите резиновую подкладку кнопок.
