Замена батареи беспроводной гарнитуры Logitech H800

Сдвиньте переключатель питания вниз в положение OFF, чтобы выключить гарнитуру.

Переключатель питания находится на правой чашке.

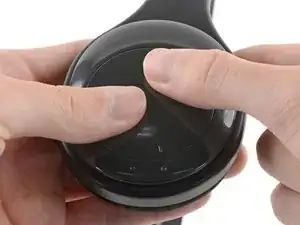

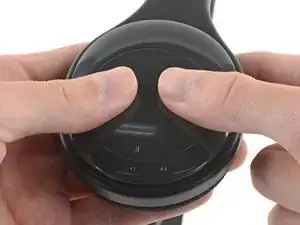

Используйте два пальца или ладонь, чтобы повернуть крышку отсека батареи на левой чашке против часовой стрелки.

Индикатор на крышке батареи должен указывать на правую выступающую окружность на гарнитуре, когда крышка отстёгнута.

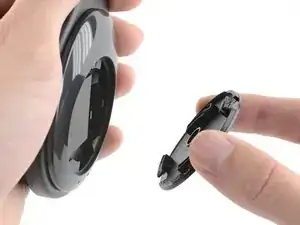

Наклоните левую чашку вниз, чтобы снять крышку батарейного отсека.

Чтобы снова установить крышку, совместите стрелку на внутренней стороне чашки с отметкой на крышке батареи.

Стрелка на чашке расположена в верхней части отсека над батареей. Стрелка на крышке находится на внутреннем верхнем крае крышки.

Батарея всё ещё подключена к гарнитуре с помощью кабельного разъёма в верхней части ниши под батарею. Не пытайтесь полностью извлечь батарею, не отключив её.

При извлечении батареи держите её как можно ближе к нише, чтобы не натягивать кабели.

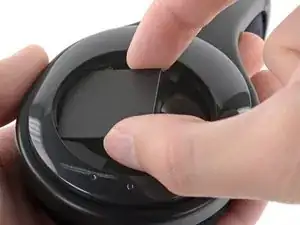

Подденьте правую сторону батареи пальцем примерно на 0,5 см (когда кабели батареи направлены вверх).

Поднимайте её только достаточно, чтобы можно было вытащить батарею из ниши.

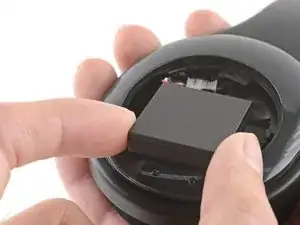

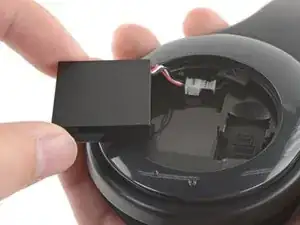

Подтяните батарею вправо и от чашки, чтобы вынуть её из ниши.

Поверните батарею на 90 градусов по часовой стрелке так, чтобы она опиралась на левую сторону чашки.

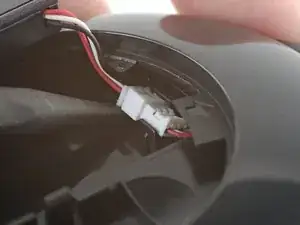

Используйте лопатку или ноготь, чтобы приподнять край разъёма батареи, лежащего у плоской защёлки, настолько, чтобы весь разъём выскочил из фиксирующих защёлок.

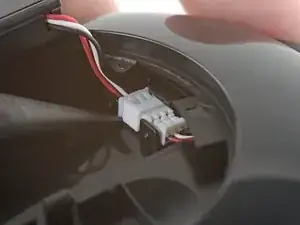

При сборке разместите один край разъёма батареи под большой верхней защёлкой, затем нажмите на противоположный край, чтобы полностью зафиксировать его.

Убедитесь, что разъём батареи ориентирован правильно. Более широкая часть разъёма должна помещаться между левыми и правыми плоскими нижними защёлками.

Положите гарнитуру на рабочую поверхность так, чтобы органы управления были направлены вверх.

Положите батарею на поверхность так, чтобы кабели были направлены вверх.

Разместите батарею как можно ближе к чашке, чтобы не натягивать кабели.

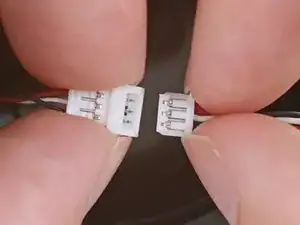

Держа гнездо разъёма батареи, вытяните разъём батареи наружу.

Держите гнездо и разъём батареи за пластиковые корпуса, а не за кабели, чтобы не повредить их.

При необходимости потяните разъём раскачивающим движением, чтобы «выйти» из гнезда.

Возможно, потребуется использовать ногти, чтобы вытащить разъём за полку рядом с кабелями.

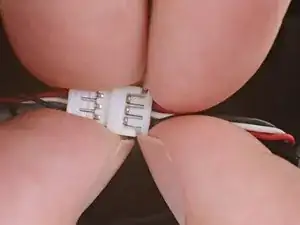

При вставке разъёма батареи убедитесь, что он ориентирован правильно. Красный провод на разъёме батареи должен совпадать с красным проводом в гнезде.

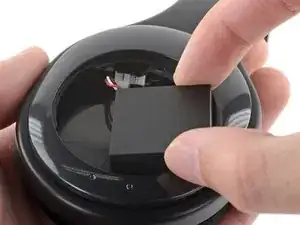

Извлеките батарею из гарнитуры.

В этой гарнитуре используется батарейный блок с пластиковым усилением. При необходимости можно переустановить оригинальную батарею.
