Замена аккумулятора Logitech Zone 305

Выключите гарнитуру и отключите все кабели.

Если вы заменяете аккумулятор гарнитуры, необходимо снять только правый амбушюр.

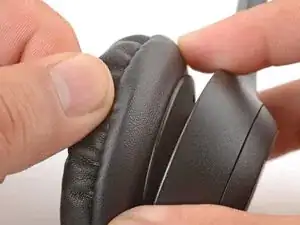

Одной рукой крепко удерживайте амбушюр.

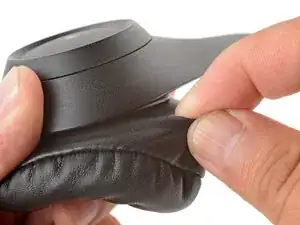

Свободной рукой медленно тяните амбушюр от чашки, пока он полностью не соскользнёт с пластиковой кромки.

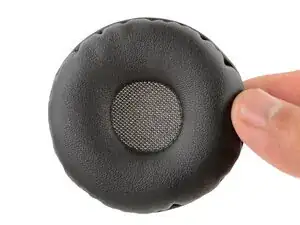

Снимите амбушюр с чашки.

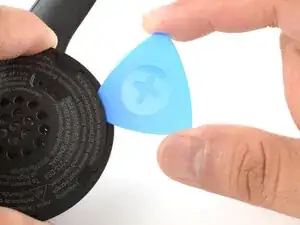

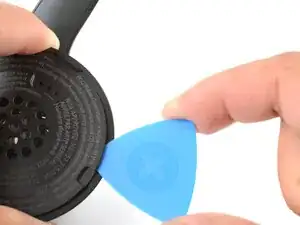

Вставьте наконечник пластиковой лопатки в щель между звуководной пластиной и амбушюром.

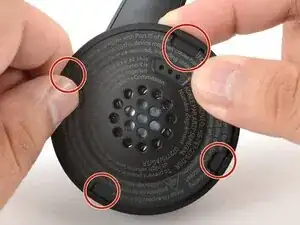

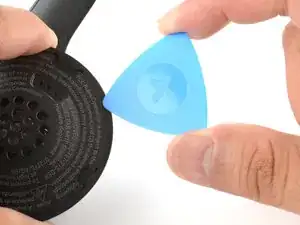

Сдвигайте лопаткой вдоль шва, чтобы освободить четыре защёлки звуководной пластины.

Не пытайтесь полностью снять звуководную пластину — она соединена проводом с чашкой.

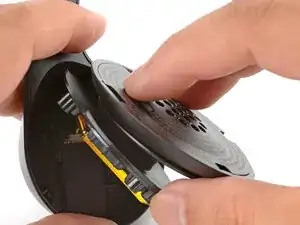

Используйте пальцы, чтобы сдвинуть звуководную пластину к правой стороне чашки и получить доступ к винту.

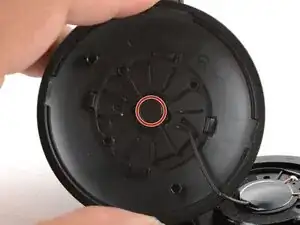

Отверткой Phillips отвинтите панкейк‑винт длиной 7,1 мм, фиксирующий корпус динамика.

Этот шаг временно закрепляет звуководную пластину, чтобы она не шаталась во время ремонта.

Совместите звуководную пластину с корпусом динамика и сильно сожмите, чтобы защёлкнулись две из четырёх защёлок.

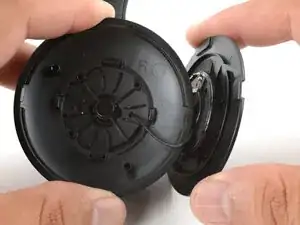

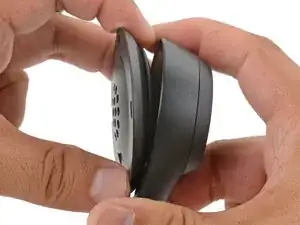

С помощью пальцев возьмитесь за корпус динамика сзади.

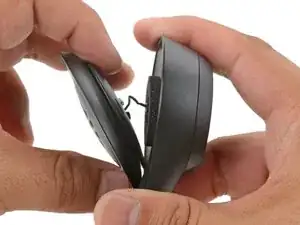

Надавите и потяните, чтобы отсоединить корпус от шарнира.

Не тяните слишком сильно — к корпусу всё ещё подключён провод динамика.

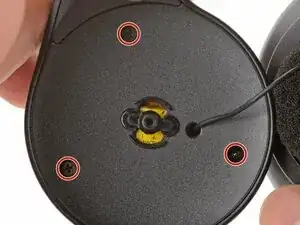

Отверткой Phillips отвинтите три винта длиной 5,3 мм, фиксирующие среднюю крышку.

Осторожно, чтобы не натянуть провода динамика и аккумулятора на этом этапе.

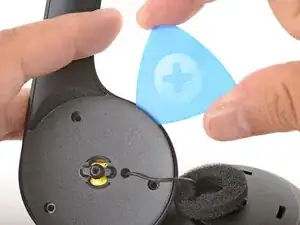

Вставьте лопатку в щель между средней крышкой и амбушюром.

Поверните лопатку, чтобы ослабить среднюю крышку.

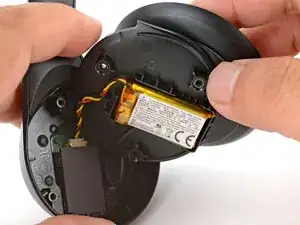

Пальцами отведите среднюю крышку от амбушюра.

Аккумулятор слегка приклеен к средней крышке.

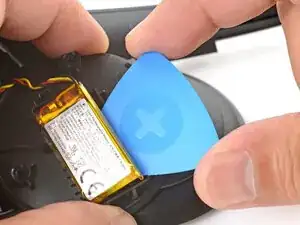

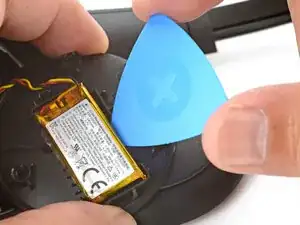

Подведите наконечник лопатки под аккумулятор и аккуратно подденьте, чтобы отделить его от средней крышки.

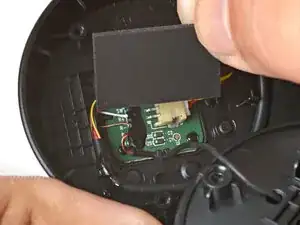

Пальцами снимите и удалите поролоновую прокладку, закрывающую плату.

Храните эту прокладку в чистом месте для сборки.

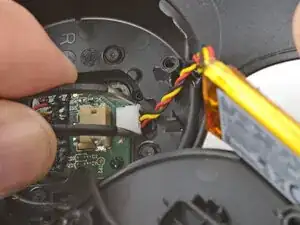

Используйте изогнутые пинцеты, чтобы захватить края разъёма аккумулятора.

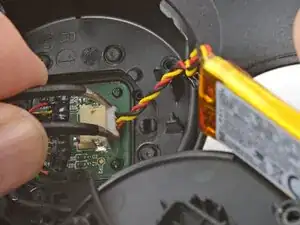

Осторожно расшатывайте разъём из стороны в сторону и вытяните его из гнезда.

Этот разъём может быть трудно отсоединить. Сжимайте пинцет ближе к наконечникам, чтобы лучше захватить разъём.

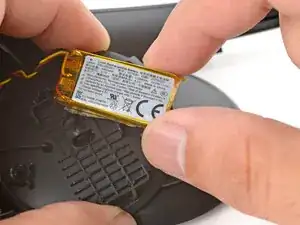

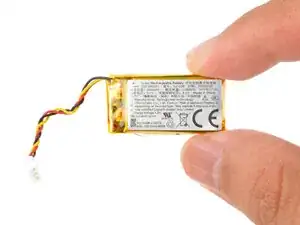

Удалите аккумулятор.

Оставшиеся инструкции показывают, как собрать гарнитуру.

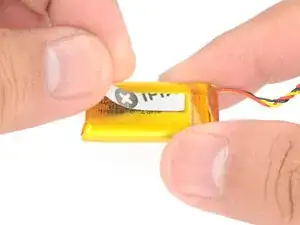

Вырежьте и приклейте небольшой кусок двустороннего скотча на аккумулятор.

Снимите подложку, чтобы открыть клей.

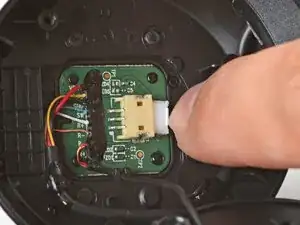

Пальцами полностью вставьте разъём аккумулятора в гнездо на плате.

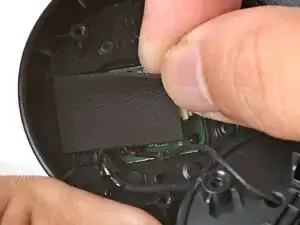

Поместите поролоновую прокладку поверх платы и прижмите её пальцем на место.

Разместите аккумулятор в углублении средней крышки так, чтобы кабель аккумулятора доставал до разъёма на плате.

Пальцами прижмите аккумулятор к средней крышке.

Верните среднюю крышку на место над амбушюром.

Отверткой Phillips закрутите три винта длиной 5,3 мм, чтобы закрепить среднюю крышку.

На этом этапе нужно отделить пластину динамика, которую вы частично снова прикрепили ранее, чтобы установить винт «блинчик».

Используйте пальцы, чтобы отщелкнуть пластину динамика от корпуса.

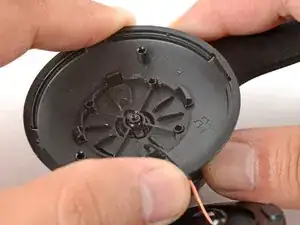

Выравняйте корпус динамика по средней пластине так, чтобы провод динамика продевался через обе части без скручивания.

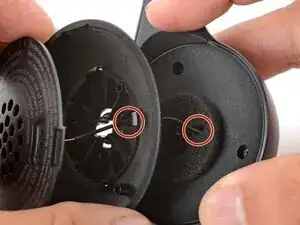

Совместите шарнир с центральным вырезом корпуса динамика.

Используйте пальцы, чтобы сильно надавить корпус динамика на шарнир, чтобы он вошёл на место.

Используйте крестовую отвертку, чтобы установить винт «блинчик» длиной 7,1 мм и зафиксировать корпус динамика.

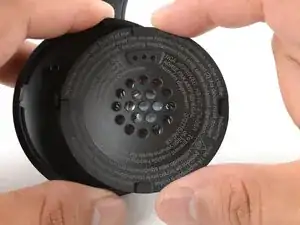

Используйте пальцы, чтобы вернуть пластину динамика обратно поверх корпуса динамика.

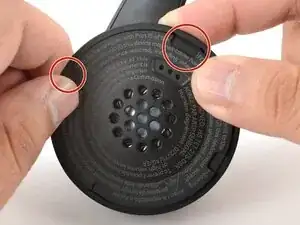

Верхний зажим шире остальных зажимов. Используйте это, чтобы помочь выровнять пластину динамика относительно корпуса.

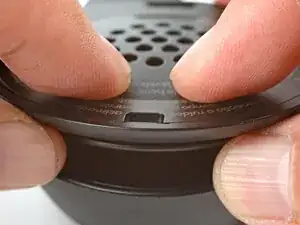

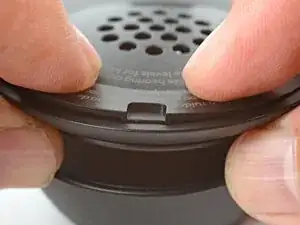

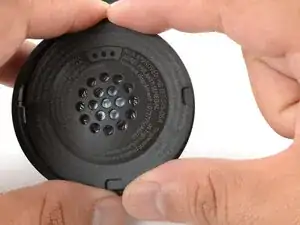

Используйте пальцы, чтобы сжать и защёлкнуть четыре зажима, закрепив пластину динамика на корпусе.

Установка амбушюры может быть сложной. Будьте терпеливы и работайте медленно — может потребоваться несколько попыток.

Одной рукой крепко держите чашку на месте.

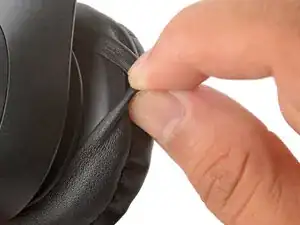

Другой рукой наденьте амбушюру сверху чашки так, чтобы тканевая полоса заскользила за пластиковую кромку чашки.

Проденьте оставшуюся часть полосы за кромку, продвигаясь по всей окружности чашки. При необходимости аккуратно растяните амбушюру.

Проверьте весь периметр чашки, чтобы убедиться, что амбушюра полностью надета. Если какая‑то часть тканевой полосы торчит, попробуйте поджать её за кромку или снимите амбушюру и повторите установку.
