Шаги замены аккумулятора Logitech Zone 300

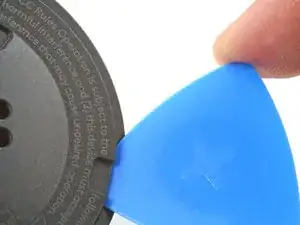

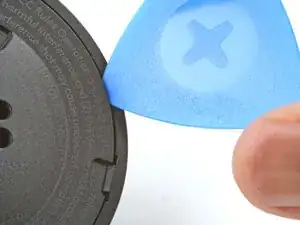

Вставьте острие монтажной лопатки в шов между крышкой динамика и чашкой наушника.

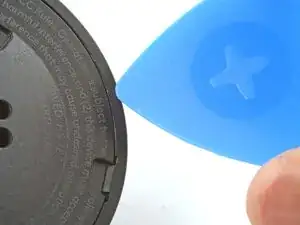

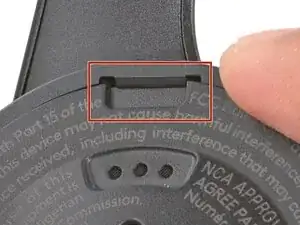

Проведите лопаткой вдоль шва, чтобы освободить четыре защёлки крышки динамика.

Не пытайтесь полностью снять крышку динамика — она соединена проводом с чашкой наушника.

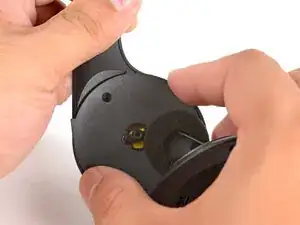

Используйте пальцы, чтобы сдвинуть крышку динамика к правой стороне чашки, чтобы получить доступ к винтам.

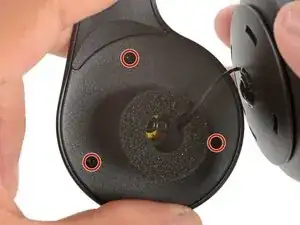

Отверткой Philips выкрутите панкейк‑винт длиной 7,1 мм, фиксирующий корпус динамика.

Этот шаг временно закрепляет крышку динамика, чтобы она не болталась во время ремонта.

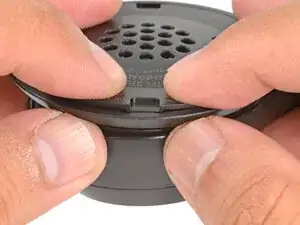

Совместите крышку динамика с корпусом динамика и сильно сожмите, чтобы защёлкнулись две из четырёх защёлок.

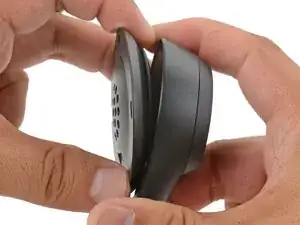

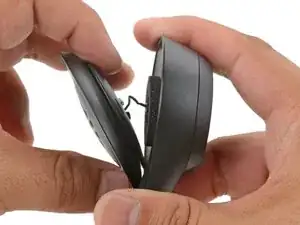

Согните пальцами корпус динамика сзади.

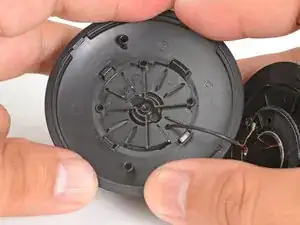

Решительно потяните, чтобы отщёлкнуть корпус с шарнира.

Следите, чтобы не оттянуть более чем на 1 см — корпус всё ещё соединён проводом динамика с чашкой.

Отверткой Philips выкрутите три винта длиной 5,3 мм, фиксирующие среднюю панель.

Осторожно: не натягивайте провода динамика и аккумулятора на этом этапе.

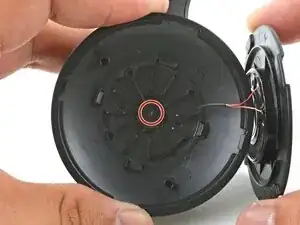

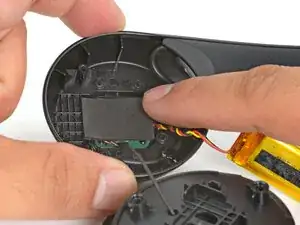

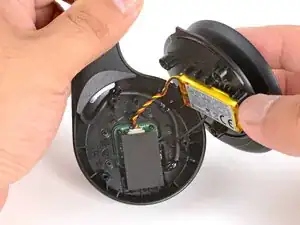

Используйте пальцы, чтобы откинуть среднюю панель от чашки наушника.

Аккумулятор слегка приклеен к средней панели.

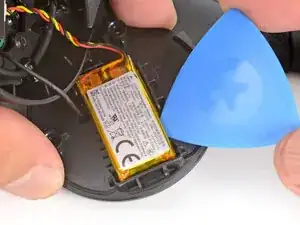

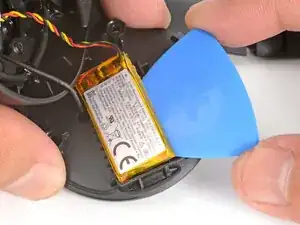

Засуньте наконечник монтажной лопатки под аккумулятор и аккуратно подденьте, чтобы отделить его от средней панели.

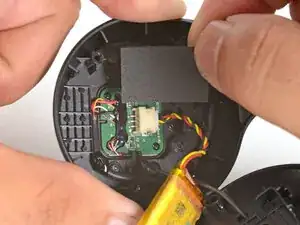

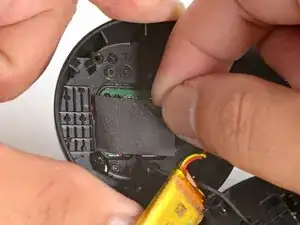

Пальцами снимите и удалите поролоновую накладку, перекрывающую плату.

Храните эту накладку в чистом месте для повторной сборки.

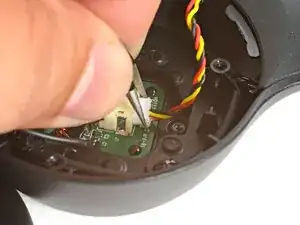

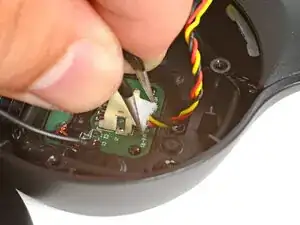

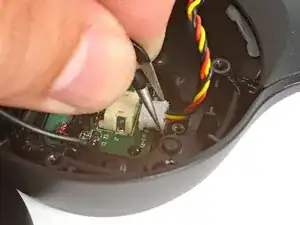

Плоскими пинцетом захватите кромки разъёма аккумулятора.

Аккуратно покачайте разъём из стороны в сторону и вытяните его из гнезда.

Этот разъём может быть трудно отсоединить. Сожмите пинцет как можно ближе к кончикам, чтобы лучше зафиксировать разъём.

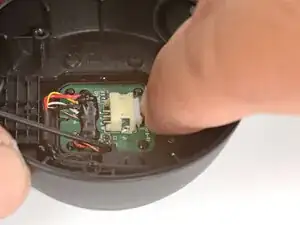

Надавите пальцем на гнездо, пока покачиваете разъём, чтобы гнездо не отломилось от платы.

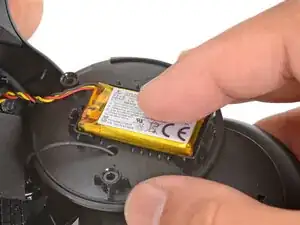

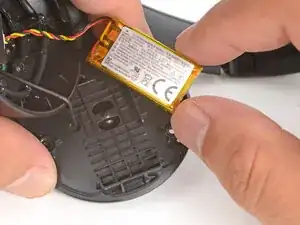

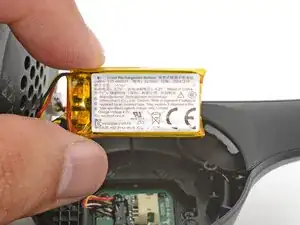

Извлеките аккумулятор.

Удалите остатки клея из отсека для аккумулятора.

Оставшиеся инструкции показывают, как собрать гарнитуру.

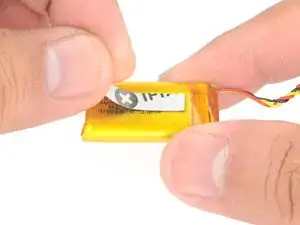

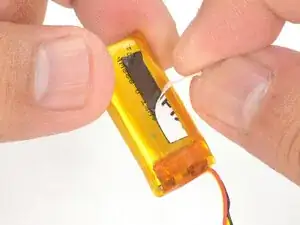

Отрежьте и приклейте небольшой кусочек двустороннего скотча на аккумулятор.

Снимите плёнку с клеевой стороны, чтобы открыть клей.

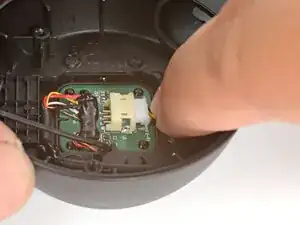

Пальцами вставьте разъём аккумулятора до конца в гнездо на плате.

Разместите поролоновую накладку над платой и прижмите её пальцем на место.

Установите аккумулятор в углубление средней панели так, чтобы кабель аккумулятора доставал до разъёма на плате.

Пальцами прижмите аккумулятор к средней панели.

Верните среднюю панель на место над чашкой наушника.

Отверткой Philips установите три винта длиной 5,3 мм для фиксации средней панели.

Убедитесь, что средняя панель не прищемляет провода.

На этом этапе необходимо отделить частично прикреплённую ранее крышку динамика, чтобы снова установить панкейк‑винт.

Пальцами отщёлкните крышку динамика от корпуса.

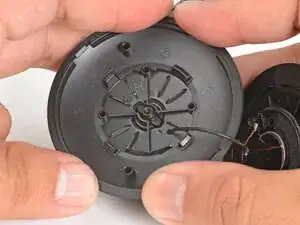

Совместите корпус динамика с средней панелью так, чтобы провод динамика проходил через обе части без перекручивания.

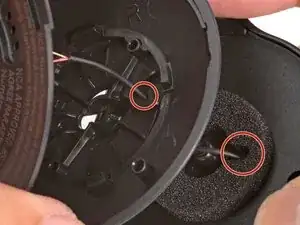

Совместите поролоновую деталь так, чтобы она была по центру вокруг шарнира.

Совместите шарнир с центральным вырезом корпуса динамика.

Пальцами сильно прижмите корпус динамика к шарниру, чтобы защёлкнуть его на место.

Отверткой Philips установите панкейк‑винт длиной 7,1 мм для фиксации корпуса динамика.

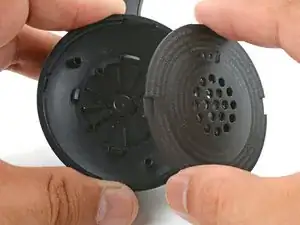

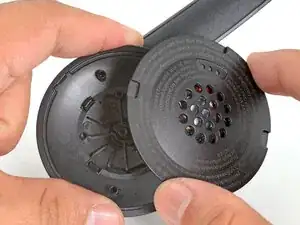

Используйте пальцы, чтобы вернуть пластину динамика на корпус динамика.

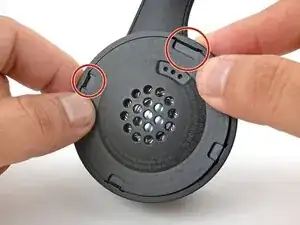

Верхний зажим шире остальных и расположен над рядом вентиляционных отверстий. Используйте его для выравнивания пластины динамика по отношению к корпусу.

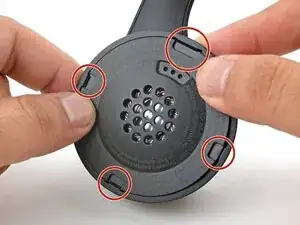

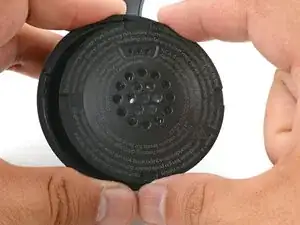

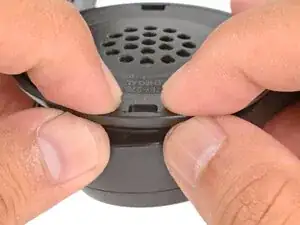

Сожмите пальцами и защёлкните четыре зажима, чтобы закрепить пластину динамика на корпусе.
