Замена аккумулятора Logitech Zone 300

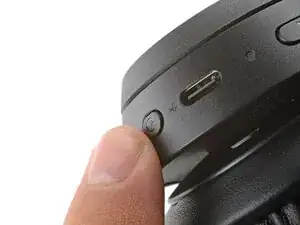

Выключите гарнитуру и отключите все кабели.

Если вы заменяете аккумулятор гарнитуры, требуется снять только правую амбушюру.

Одной рукой крепко удерживайте чашку на месте.

Свободной рукой медленно тяните амбушюру от чашки, пока она полностью не соскочит с пластикового буртика.

Снимите амбушюру с чашки наушника.

Вставьте наконечник инструмента для вскрытия в шов между звуковой пластиной и чашкой наушника.

Проведите инструментом вдоль шва, чтобы освободить четыре защёлки звуковой пластины.

Не пытайтесь полностью снять звуковую пластину — она соединена проводом с чашкой наушника.

Пальцами сдвиньте звуковую пластину в сторону правой части чашки, чтобы получить доступ к винтам.

Используйте крестовую отвертку, чтобы выкрутить винт‑"блин" длиной 7.1 мм, фиксирующий корпус динамика.

Этот шаг временно прикрепляет звуковую пластину, чтобы она не болталась во время ремонта.

Выравняйте звуковую пластину с корпусом динамика и прижмите крепко, чтобы защёлкнулись две из четырёх защёлок.

Пальцами захватите корпус динамика сзади.

Резко потяните, чтобы отсоединить корпус от шарнира.

Осторожно — не оттягивайте более чем на 1 см, динамический провод всё ещё соединяет корпус и чашку.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 5.3 мм, фиксирующие среднюю панель.

Будьте осторожны, не натягивайте кабели динамика и аккумулятора на этом этапе.

Пальцами отведите среднюю панель в сторону от чашки наушника.

Аккумулятор слабо приклеен к средней панели.

Зацепите кончик инструмента для вскрытия под аккумулятор и аккуратно подденьте, чтобы отделить его от средней панели.

Пальцами отслоите и удалите поролоновую накладку, покрывающую плату.

Храните эту накладку в чистом месте для повторной сборки.

Используйте изогнутые пинцеты, чтобы захватить кромки разъёма аккумулятора.

Аккуратно покачивайте разъём из стороны в сторону и выдвиньте его из гнезда.

Этот разъём может быть трудно отсоединить. Сжимайте пинцет ближе к кончикам для лучшего захвата разъёма.

Нажмите пальцем на гнездо, пока покачиваете разъём, чтобы предотвратить отлом гнезда от платы.

Снимите аккумулятор.

Удалите остатки клея из гнезда для аккумулятора.

Оставшиеся инструкции показывают, как собрать гарнитуру обратно.

Отрежьте и приклейте небольшой полоску двусторонней клейкой ленты к аккумулятору.

Снимите защитную подложку, чтобы открыть адгезив.

Пальцами вставьте разъём аккумулятора полностью в гнездо на плате.

Поместите поролоновую накладку поверх платы и прижмите её пальцем в место.

Установите аккумулятор в углубление средней панели так, чтобы кабель аккумулятора достигал своего разъёма на плате.

Пальцами прижмите аккумулятор к средней панели.

Верните среднюю панель на место над чашкой наушника.

Используйте крестовую отвертку, чтобы установить три винта длиной 5.3 мм и зафиксировать среднюю панель.

Убедитесь, что средняя панель не защемляет никакие провода.

На этом этапе нужно отделить пластину динамика, которую Вы частично снова прицепили ранее, чтобы установить плоский винт.

Используйте пальцы, чтобы отщелкнуть пластину динамика от корпуса.

Выравнивайте корпус динамика относительно средней пластины так, чтобы провод динамика проходил через обе части без перекручивания.

Разместите кусок поролона по центру вокруг шарового соединения.

Выравнивайте шаровое соединение по центральному вырезу корпуса динамика.

Пальцами плотно прижмите корпус динамика к шаровому соединению, чтобы защёлкнуть его на место.

Используйте крестообразную отвертку, чтобы установить плоский винт длиной 7,1 мм и закрепить корпус динамика.

Пальцами переместите пластину динамика обратно поверх корпуса динамика.

Верхняя защёлка шире остальных и расположена над набором вентиляционных отверстий. Это поможет Вы выровнять пластину динамика по корпусу.

Пальцами сожмите и защёлкните четыре защёлки, чтобы закрепить пластину динамика на корпусе.

Установка амбушюры может быть сложной. Будьте терпеливы и действуйте медленно — может потребоваться несколько попыток.

Одной рукой прочно держите чашку на месте.

Свободной рукой наденьте амбушюру сверху чашки так, чтобы тканевая полоса захватила пластиковый кант чашки.

Проденьте остальную часть полосы по окружности канта, продвигаясь по всей чашке. При необходимости аккуратно растяните амбушюру.

Проверьте весь периметр чашки, чтобы убедиться, что амбушюра полностью сидит. Если какая‑то часть тканевой полосы торчит, попытайтесь подтолкнуть её за кант или снимите амбушюру и попробуйте снова.
