Замена динамика Koss KSC75

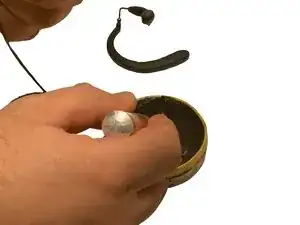

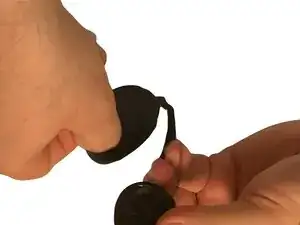

Снимите заушину, аккуратно потянув её от наушника.

Снимите амбушюр, захватив края и медленно оттянув его от корпуса наушника.

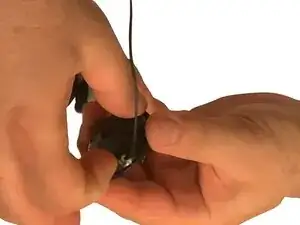

Найдите монтажную пластину провода внизу наушника, там где провод входит в корпус.

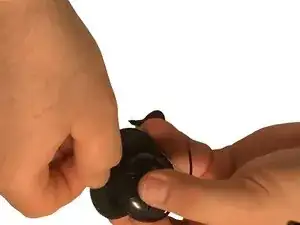

Удерживайте наушник за боковые стороны и аккуратно подденьте пластину пальцами.

Возможен риск повреждения динамика; не применяйте чрезмерную силу при снятии пластины. Держите наушник за боковые стороны.

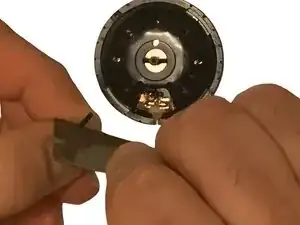

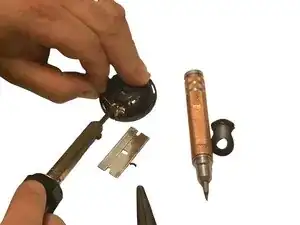

Используйте монтерские кусачки, чтобы аккуратно отрезать провод близко к месту пайки на плате, чтобы отделить провод от динамика.

Если вы не уверены, какой провод припаян к плате: проследите провод от точки входа кабеля в наушник до места его подключения внутри корпуса. Ищите два или более тонких провода, прикреплённых к небольшим металлическим точкам (пайкам) внутри корпуса.

Если провод посечён, порван или обесцвечен, используйте кусачки, чтобы отрезать как минимум 1–2 см за видимо повреждённой областью. Отрежьте прямо поперёк провода, чтобы получить ровные концы.

Слишком короткая обрезка затруднит повторное подключение провода к плате. Оставьте достаточно длины для пайки.

Если вы используете бритву, положите провод на ровную поверхность и аккуратно срежьте с небольшим давлением, чтобы не повредить палец.

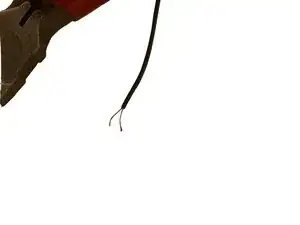

Вставьте провод в отверстие стриппера примерно на 5 мм от конца.

Слегка сожмите рукояти и поверните стриппер вокруг провода один раз.

Снимите срезанную изоляцию, удерживая провод неподвижно.

У вас должно получиться примерно 5 мм оголённых медных жил.

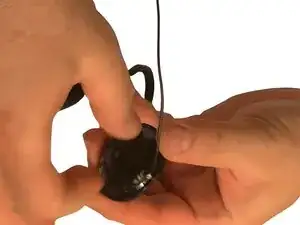

Разделите два тонких провода внутри кабеля наушников.

Включите и предварительно разогрейте паяльник в соответствии с используемым припоем:

Свинцовый припой: 315–350°C

Безсвинцовый припой: 370–400°C

Совершенно горячая жало паяльника. Избегайте прямого контакта и держите горючие материалы подальше. Всегда паяйте в проветриваемом помещении или с вытяжкой.

Обмакните оголённые концы проводов в флюс, чтобы улучшить смачивание припоем.

Нанесите небольшое количество припоя на жало паяльника, чтобы «приутюжить» его — это улучшит передачу тепла.

Если заметите дым от флюса, это нормально — он помогает очистить металлическую поверхность.

Не перегревайте клеммы — избыточное тепло может повредить динамик.

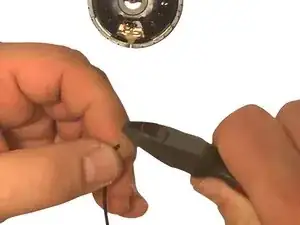

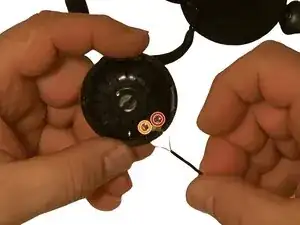

Найдите паяльные клеммы внутри корпуса, затем зафиксируйте провод, разместив оголённый конец над соответствующей клеммой. Обычно их две на каждую сторону:

Одна для сигнального провода (красный или зелёный).

Одна для провода заземления (голая медь или золотистого цвета)

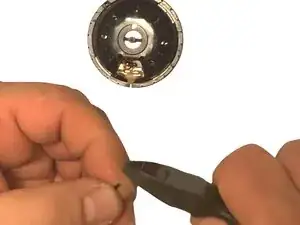

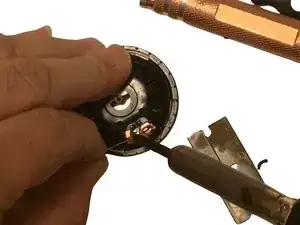

Одной рукой удерживайте жало паяльника против провода и клеммы в течение 1–2 секунд, чтобы нагреть соединение.

Другой рукой подайте припой к месту соединения, чтобы он расплавился и растёкся вокруг провода.

Уберите паяльник и дайте припою остыть несколько секунд перед перемещением провода.

Повторите для второго провода, удостоверившись, что оба соединения надёжны и не соприкасаются друг с другом перед продолжением.

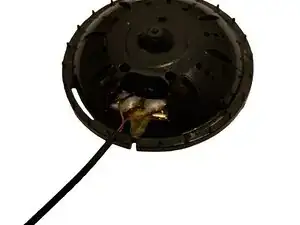

Осмотрите все паяные соединения, чтобы убедиться, что провода прочно прикреплены и не касаются других компонентов.

Аккуратно потяните провод, чтобы проверить прочность. Если он ослаб, перепаяйте соединение.

Хорошее паяное соединение должно быть гладким и надёжным. Если оно шероховатое или треснувшее, подогрейте и добавьте припой. Безсвинцовый припой может выглядеть матовым, а не блестящим — это нормально. Сосредоточьтесь на прочном соединении.
