Как разобрать Koss Porta Pro

Электроника

Возможно, вы знаете, что Koss предоставляет пожизненную гарантию, но, хотя я живу в Германии, отправка в США занимает время и стоит денег. Поэтому я решил заменить его сам и смогу установить оригинальный кабель с более долгим сроком службы.

Шаг 1

Вам понадобятся:

Кабель с разъемом 3.5 мм стерео на одном конце

Бокорезы

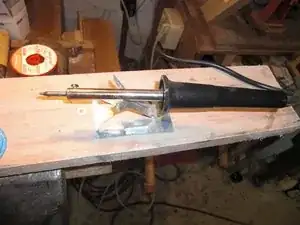

Паяльник с припоем

Шаг 2

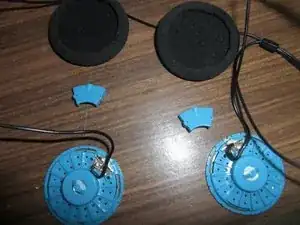

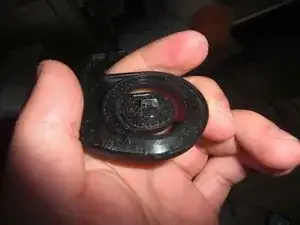

Первый шаг — снять наушники с подставки. Это очень просто, так как они просто защелкнуты. Поставьте один палец между подставкой и наушником и аккуратно потяните, чтобы снять его.

Также нужно убрать защитные прокладки для дальнейших шагов.

С помощью отвертки с плоской головкой снимите голубой корпус, который находится над соединителями. Будьте осторожны на этом этапе и поднимайте его с обеих сторон понемногу.

Обратите внимание на клейкий участок между соединителями. НЕ ПЫТАЙТЕСЬ УБРАТЬ ЭТОТ КЛЕЙ, так как он защищает два очень тонких провода, которые передают сигнал от соединителей к наушникам с другой стороны.

Шаг 3

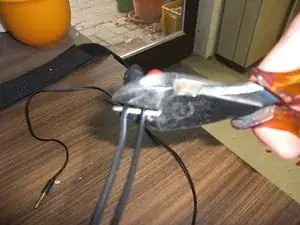

Отрежьте провод бокорезами за (разъемами)

удалите около 1,5 см изоляции

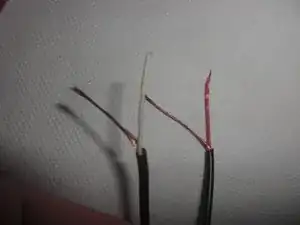

разделите по 2 провода каждого кабеля

Как на изображении, один кабель не имеет дополнительной изоляции, это в моем случае заземление. Другой передает сигнал.

Дополнение: Замена кабеля на картинках имела проблемы... к сожалению. Я думаю, это связано с длинным разъемом. Но я нашел старые наушники Apple In-Ear с микрофоном и использовал этот кабель. Теперь у меня есть даже микрофон на Koss Porta Pro!

Шаг 4

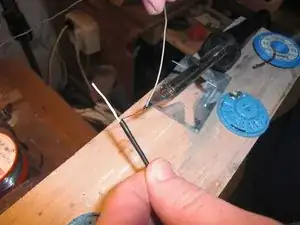

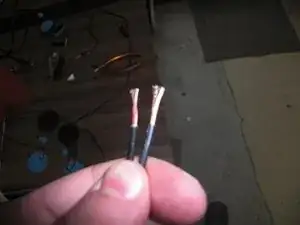

Нанесите немного припоя на концы обрезанных кабелей

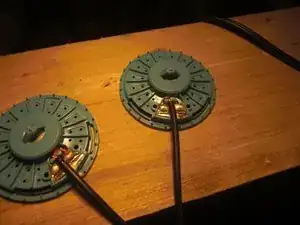

Отпаяйте оригинальный кабель от наушников

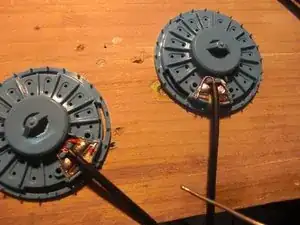

Как видно, правильное соединение имеет красную точку. Это место, куда нужно припаять кабель, который передает сигнал (на первом изображении — изолированный).

Убедитесь, что провода расположены перед пайкой, как на втором изображении. Эта форма, кажется, лучше всего фиксирует кабель.

Припаяйте их и соберите все обратно. Попробуйте это http://www.youtube.com/watch?v=e8ODm-F9-..., чтобы узнать,

Перевод руководства с ifixit.com
