Замена micro USB‑B разъёма зарядки Beats Studio3
Здравствуйте, любители наушников! Сталкивались ли Вы с проблемой, когда Beats Studio3 перестаёт корректно заряжаться? Не переживайте, у меня есть простое решение. В этом руководстве я пошагово покажу ремонт распространённой неисправности — повреждённого разъёма зарядки. Всё, что потребуется — базовые инструменты, при необходимости запасная деталь и около 30 минут времени. Процесс простой и помогает устранить неожиданные проблемы с зарядкой, которые возникают со временем. Следуйте инструкциям — и Ваши любимые наушники снова будут полностью работоспособны в кратчайшие сроки.
Шаг 1

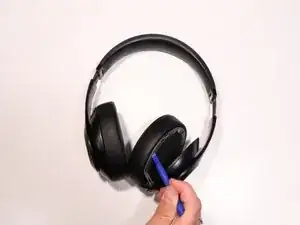

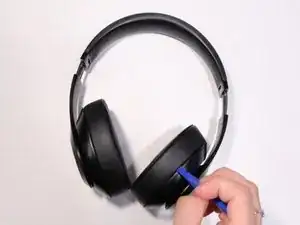

С помощью инструмента для вскрытия снимите накладку со стороны разъёма зарядки.
Шаг 2

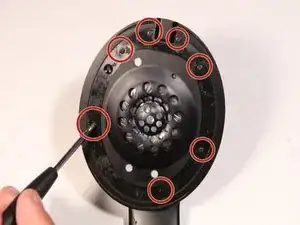

Отвинтите семь винтов корпуса динамика крестовой отвёрткой.

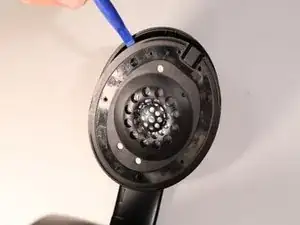

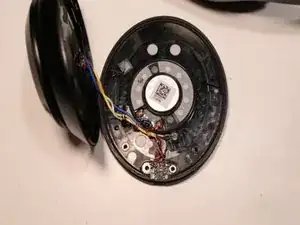

С помощью инструмента для вскрытия отожмите верхнюю панель от остальной части корпуса.
К панели всё ещё прикреплены провода, поэтому действуйте осторожно.
Шаг 3

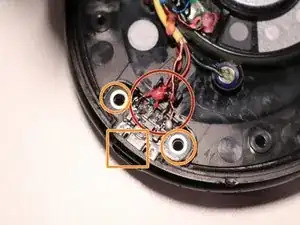

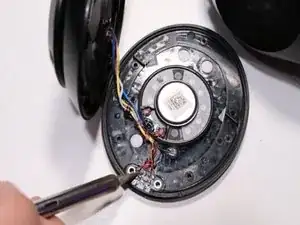

Аккуратно выпаяйте пять проводов с их контактных точек с помощью паяльника.

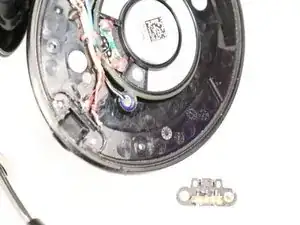

После отсоединения проводов осторожно поднимите разъём зарядки вверх пальцами, чтобы отделить его от основания. Будьте внимательны, чтобы не повредить компоненты.
Установите новый разъём, правильно совместив его с основанием. Вставьте новый разъём на место, убедившись, что он плотно и надёжно сидит.
Припаяйте пять проводов к соответствующим контактам нового разъёма, надёжно закрепив каждое соединение. Убедитесь, что каждый провод подключён к своему контакту, чтобы обеспечить корректную работу.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
