Замена USB-порта Beats Studio3 Wireless / Обновление до USB Type-C

Электроника

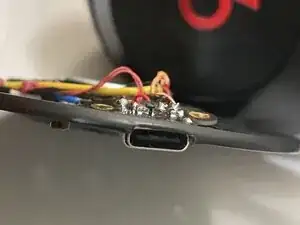

В попытке увеличить срок службы моих Beats Studio 3 Wireless, я недавно заменил батарею, следуя другой инструкции, и заметил, что платка USB Type-C от Beats Studio Pro имеет такой же размер и расположение контактов, как оригинальная платка Micro USB в Studio 3. Я написал эту инструкцию, чтобы показать, что если вы заменяете порт, достаточно легко выполнить еще один шаг, чтобы обновить с Micro USB на Type-C. К сожалению, платка Type-C не так широко доступна, но есть несколько хороших магазинов подержанной техники, которые предлагают их.

Удачи!

Шаг 1

Найдите сторону с USB-портом и используйте плоский инструмент, такой как лопатка, чтобы начать отделять ушную чашку от пластикового корпуса наушников. Постепенно продолжайте отделять клей по кругу ушной чашки, пока она полностью не отделится.

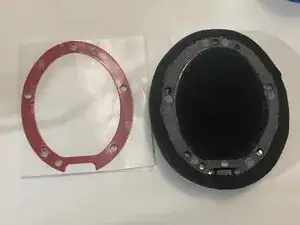

На втором изображении показана ушная чашка, отделенная от основного корпуса наушников, с листом заменяющего клея рядом.

Шаг 2

Удалите оставшийся клей.

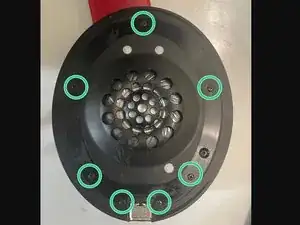

Удалите 7 винтов с крестообразной головкой, которые были закрыты клеем ушной чашки.

Шаг 3

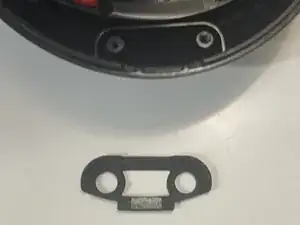

Внутри крышки, которую только что сняли, находится силиконовая прокладка, которая прижимается к USB-порту. Уберите её вместе с панелью, чтобы потом прикрепить обратно.

Шаг 4

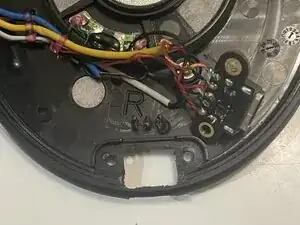

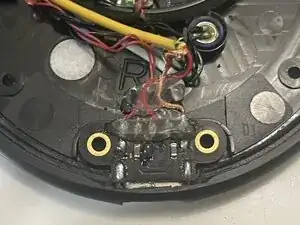

Под панелью, которая была ранее снята, находится небольшая платка USB-порта. Она и провода удерживаются на месте термоклеем. При необходимости используйте небольшой термовоздушный пистолет или фен, чтобы размягчить клей и отделить платку от пластикового корпуса.

Шаг 5

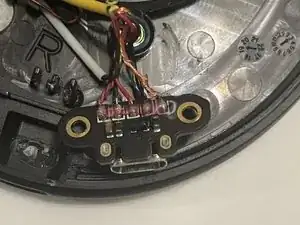

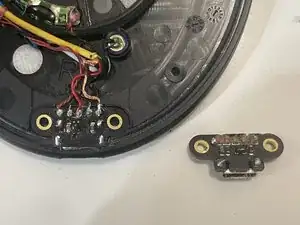

Возьмите вашу заменяющую платку и положите её рядом с оригинальной. Провода подключаются в том же порядке как для Micro USB, так и для USB Type-C версий этой платки.

Слева направо:

Извитая пара красных проводов

Зеленый провод

Одиночный красный провод

Черный провод

Луженый медный провод

Шаг 6

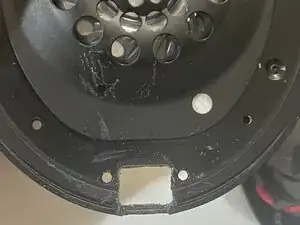

Если вы хотите заменить оригинальную плату Micro USB на порт USB Type-C (от Beats Studio Pro), вам нужно будет удалить немного материала с
