Руководство по настройке Nortel Millennium Provisioning

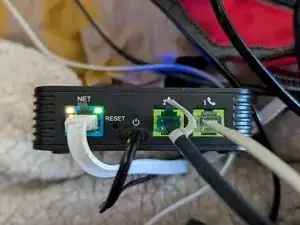

Подключите ваш Nortel Millennium к Порту 1 на Grandstream.

Подключите USB-модем к Порту 2 на Grandstream и вставьте USB-штекер в выбранный компьютер.

Временно отключите модем в Порту 2 и подключите другой стационарный телефон.

На телефоне наберите ***. Когда вы услышите «Enter a menu option», введите 02. Введите выданный IP-адрес в ваш браузер.

Убедитесь, что вы в той же сети, что и Grandstream. Кроме того, не все телефоны позволяют набрать ***.

В разделе Port 1 введите данные вашего VoIP-провайдера.

Далее перейдите в Port Settings > FXS Port 1 > Analog Signal Line Configuration и включите инверсию полярности (Polarity Reversal) и отключите подавление эха линии (Line Echo Canceller).

Кроме того, установите тип Jitter Buffer на «Fixed», а длину Jitter Buffer на «Low» или «Medium».

Запомните номер Порта для Порта 2 на экране состояния порта (обычно 6060). Этот номер может меняться при внесении изменений, но перезагрузка ATA вернёт его обратно на 6060.

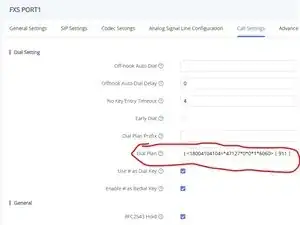

Теперь перейдите в Port Settings > FXS Port 1 > Call Settings. В поле Dial Plan введите следующее: { <18004104104=*47127*0*0*1*6060> | 911 | 411 | 611 | 988 | 1xxxxxxxxxx | [2-9]xxxxxxxxx | 011x+ | x+ | \+x+ | *x+ | *xx*x+ } (Предполагается, что вы используете 1-800-410-4104 как номер менеджера; вы можете его изменить)

План набора направит все вызовы на 1-800-410-4104 к FXS Порту 2, которым является ваш USB-модем. Это позволяет Millennium взаимодействовать с mm_manager.

Скачайте mm_manager по этой ссылке и соберите его, следуя приведённым инструкциям.

Далее найдите номер COM-порта, к которому подключён ваш модем (обычно COM3 или COM4). В Windows его можно посмотреть в Диспетчере устройств.

Создайте ярлык для mm_manager следующим образом:

<path_to_mm_manager.exe> -m -n 18004104104 -f \\.\COM# -vv -l install.dlog -p install.pcap

Замените 18004104104 на ваш номер менеджера, а символ # после COM — на номер COM-порта вашего модема.

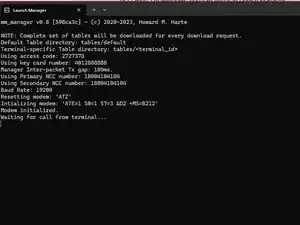

Теперь запустите mm_manager. Если всё прошло правильно, внизу окна консоли вы увидите «Waiting for call from terminal...».

Когда вы впервые подключите телефон, на нижней строке должно появиться «* out of service *».

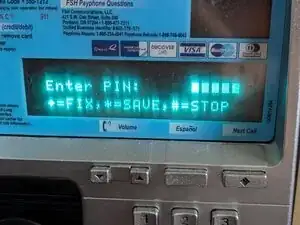

На клавиатуре телефона наберите 2727378 (CRASERV). Когда телефон запросит PIN, введите любое значение больше 50000 и нажмите *.

Когда появится запрос, разблокируйте терминал с помощью T-Key в верхнем левом углу корпуса. Если вы используете настольный терминал, укажите номер карты в mm_manager и вставьте эту карту, когда будет запрос.

На следующем экране нажмите # для установки.

Сначала телефон попросит выполнить проверку подключения к городской сети (C.O.). Снимите трубку и повесьте её обратно, когда появится «Completed: 00».

Далее телефон запросит номер линии. Введите номер телефона терминала и нажмите *.

Далее телефон запросит серийный номер. Подойдёт 1234567890.

Далее телефон запросит номер NCC. Введите номер, который вы используете для mm_manager, тот, который вы указали в параметрах запуска mm_manager и в план набора ATA.

Затем телефон выполнит проверку обнаружения ответа. Если она не проходит, убедитесь, что вы включили инверсию полярности на ATA в Шаге 3.

Когда появится «Press * to start NCC download», подождите 15 секунд, затем нажмите * для загрузки конфигурации. Это может занять около 5 минут.

После этого выполните различные тесты, которые предлагает телефон. После завершения заблокируйте терминал, чтобы перевести его в сервисный режим (для стандартных millenniums) или нажмите #, чтобы перевести в сервисный режим (для настольных millenniums).

Если у вас нет передней рамки идентификатора, возможно, потребуется открыть телефон, чтобы вставить калибровочные монеты.
