Обслуживание купюроприёмника M3t

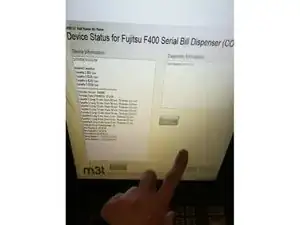

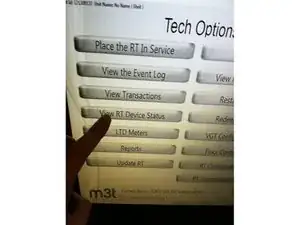

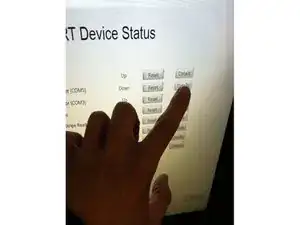

При ошибке купюроприёмника первым делом проверьте экран конфигурации устройства, чтобы определить, в какой части приёмника застряла купюра. Это не единственное место, где может быть застревание, но хорошая отправная точка для поиска.

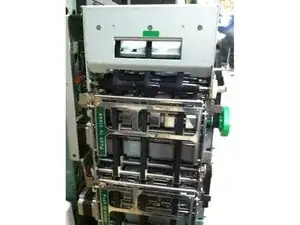

Начните с самого переднего места, где заметно застревание. Возможно, купюры застряли в передней части приёмника — это обычно заметно при его открытии.

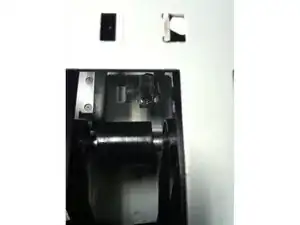

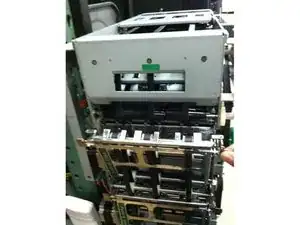

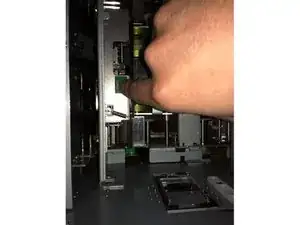

Следующее место для проверки — верхняя часть приёмника, в области головки. Иногда необходимо снять крышку приёмника и две пластины, удерживающие его от сильного раскачивания.

Убедитесь, что все ремни присутствуют и целы. Если отсутствует средний ремень, механизм может частично работать, но будет ненадёжным. Если отсутствует любой из боковых ремней, устройство работать корректно не будет, и потребуется замена всей головки.

Если ремни перекручены, лучше всего распрямить один участок и медленно вращать ручку приёмника, удерживая этот участок ремня в правильном положении, пока ремень полностью не расправится.

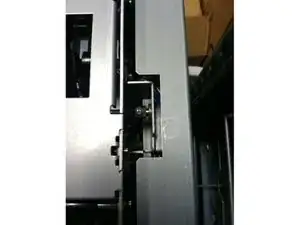

Если проблема связана с раздвоённым элементом, который иногда ослабляется и прокалывает купюры, то справа от него находится винт с крестообразной шляпкой. Отверните этот винт и затем снова закрутите, убедившись, что элемент находится в горизонтальном положении — это должно устранить неисправность.

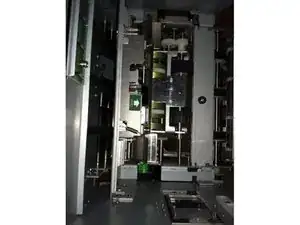

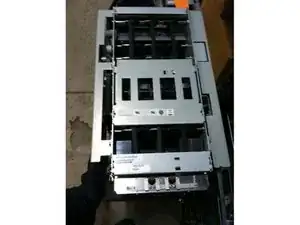

Если застревание находится в задней части приёмника, сначала проверьте сзади, чтобы определить точное место.

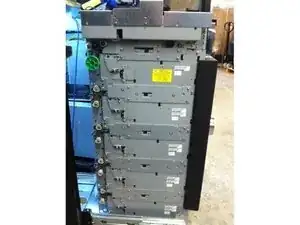

В зависимости от того, в каком кассете и где находится застревание, вы можете увидеть его с задней стороны приёмника. В таком случае можно открыть заднюю часть и попытаться достать застрявшую купюру.

После этого рекомендую несколько раз прокрутить ручку приёмника, чтобы проверить, выйдет ли что-либо. Если препятствие не обнаружено, возможно, потребуется открыть сейф и проверить контейнер для денег.

ВСЕГДА ВОЗВРАЩАЙТЕ ДЕТАЛИ НА СВОИ МЕСТА!

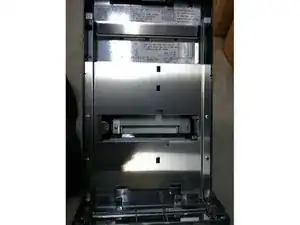

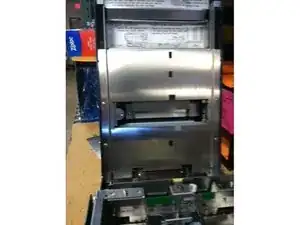

После открытия сейфа и извлечения контейнера для денег загляните на полку, где он стоял. Там должны быть две белые стрелки на зелёном фоне.

Нажмите вниз на нижнюю стрелку — это освободит защёлки и позволит получить некоторый люфт.

После этого проверьте наличие посторонних предметов, таких как резинки или порванные купюры. Если в этой области всё в порядке, стоит проверить сам контейнер для денег.

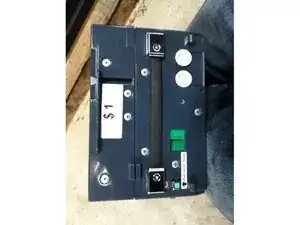

На передней части контейнера для денег есть зелёная кнопка, которую нужно сдвинуть в сторону для его разблокировки. Сдвиньте её в сторону, чтобы открыть контейнер.

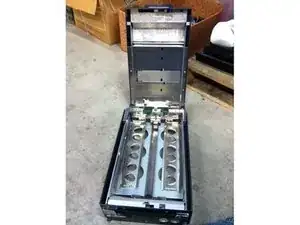

После открытия проверьте пружину на предмет исправности и убедитесь, что купюры не слипаются.

Также проверьте наличие резинок или порванных купюр, которые могут вызывать неисправности.

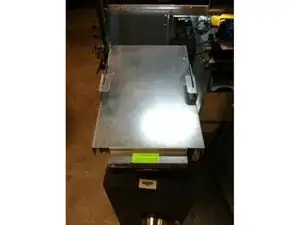

Чтобы добраться до магнитов, найдите пластину на верхней части контейнера для денег, закреплённую винтом.

Снимите эту пластину — внутри обнаружите ещё одну пластину, закреплённую двумя винтами. Снимите вторую пластину — с одной её стороны будут расположены магниты.

Если магниты установлены правильно для соответствующих номиналов, проблем не должно возникать. Если они установлены неверно, перенаставьте их и проверьте, устранена ли неисправность.

Возможно, магниты установлены неправильно. Правильные комбинации для разных номиналов следующие:

$1 — C

$5 — B D

$20 — A D

$50 — A C D

$100 — A B D

Буквы соответствуют обозначениям внизу лотка, на котором расположены магниты.

Для чистки ремней возьмите тряпку с чистящим раствором и слегка захватите ею ремень, который нужно протереть. Другой рукой медленно вращайте ручку приёмника, пока не очистите весь ремень. Повторите для двух остальных ремней в верхней части приёмника.

Той же жидкостью смочите тряпку и протрите тыльную сторону механизма, поворачивая ручку после каждого протирания, чтобы очистить все ремни.

Сжатый воздух можно использовать для очистки большинства внешних частей приёмника, а также внутренней области.

Важно проверить лазерные датчики, чтобы убедиться, что они не покрыты ворсом или другими препятствиями, так как это может привести к ошибкам по толщине и застреванию.

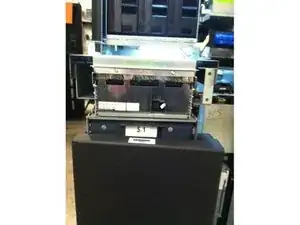

Чтобы заменить головку купюроприёмника, сначала выдвиньте приёмник, чтобы было удобно работать.

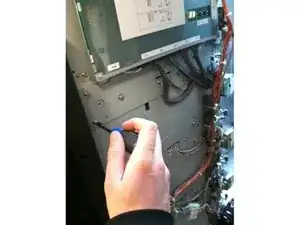

Затем отключите все кабели, подключённые к плате. Должно быть четыре разъёма внизу и два с боку.

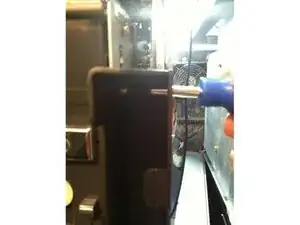

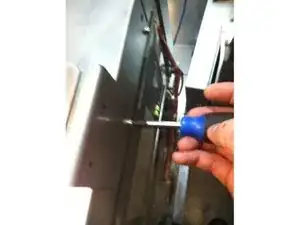

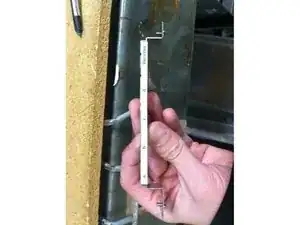

После отключения по обеим сторонам находятся пластины с четырьмя винтами, которые крепят головку приёмника к остальной части механизма. Снимите эти винты с обеих сторон и снимите пластины. Также потребуется снять дверь сейфа по крайней мере в том секции, которую вы хотите демонтировать.

После этого наклоните головку влево — это позволит снять ремень, расположенный на задней левой стороне. Снимите ремень и поднимите головку с приёмника.
