Замена шасси Professional Series PS77401

Перед началом разборки убедитесь, что тостер отключён от сети!

Плотно возьмите чёрную пластиковую накладку на рычаг и аккуратно снимите её с металлического рычага. Одной рукой удерживайте тостер, другой тяните накладку рычага.

Если вы отделяете эту деталь впервые, потребуется усилие. Будьте осторожны — чрезмерное усилие может повредить внутренний механизм рычага.

Переверните тостер вверх дном и с помощью отвертки Torx T7 выкрутите четыре винта 10 мм, удерживающих внешний корпус.

Переверните тостер обратно и снимите корпус, пропустив рычаг тостера (теперь без чёрной накладки) через отверстие для рычага в корпусе.

Теперь внешний корпус должен быть соединён только внутренней проводкой.

Найдите и снимите два винта 8 мм, крепящие печатную плату (расположенную внутри корпуса) к самому корпусу, используя крестовую отвертку Phillips #2.

Корпус теперь должен быть полностью отделён от остальной части тостера.

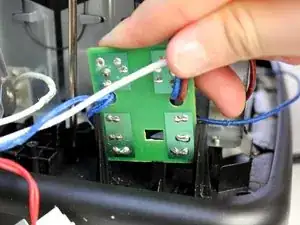

Найдите небольшую печатную плату, прикреплённую к основанию тостера.

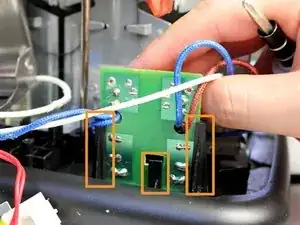

Чтобы снять плату, разожмите две боковые защёлки, одновременно освободив среднюю защёлку.

Выньте плату из её посадочного гнезда.

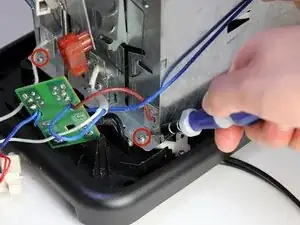

С помощью крестовой отвертки Phillips #2 выкрутите передние два винта 8 мм, крепящие шасси к основанию.

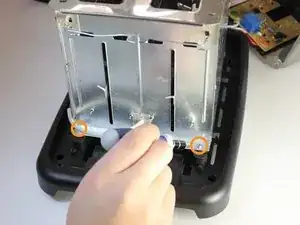

Переверните тостер и снимите оставшиеся два винта 8 мм.

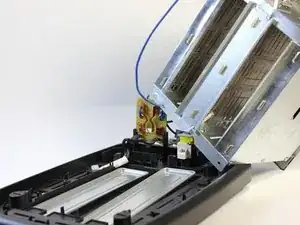

Шасси тостера теперь должно быть соединено с основанием только проводкой.

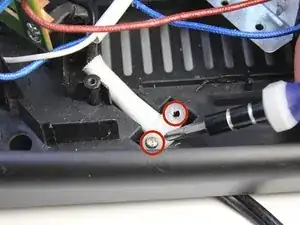

Два винта с крестообразной головкой 8 мм удерживают силовой кабель у основания.

Снимите эти винты, чтобы освободить силовой кабель.

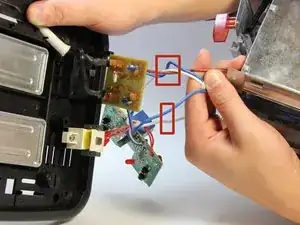

Для снятия шасси необходимо отключить следующие провода: синий x2, белый x2, бронзовый x1

Рекомендуется отключать кабели посередине, чтобы облегчить подключение новых проводов от заменяемого шасси.
